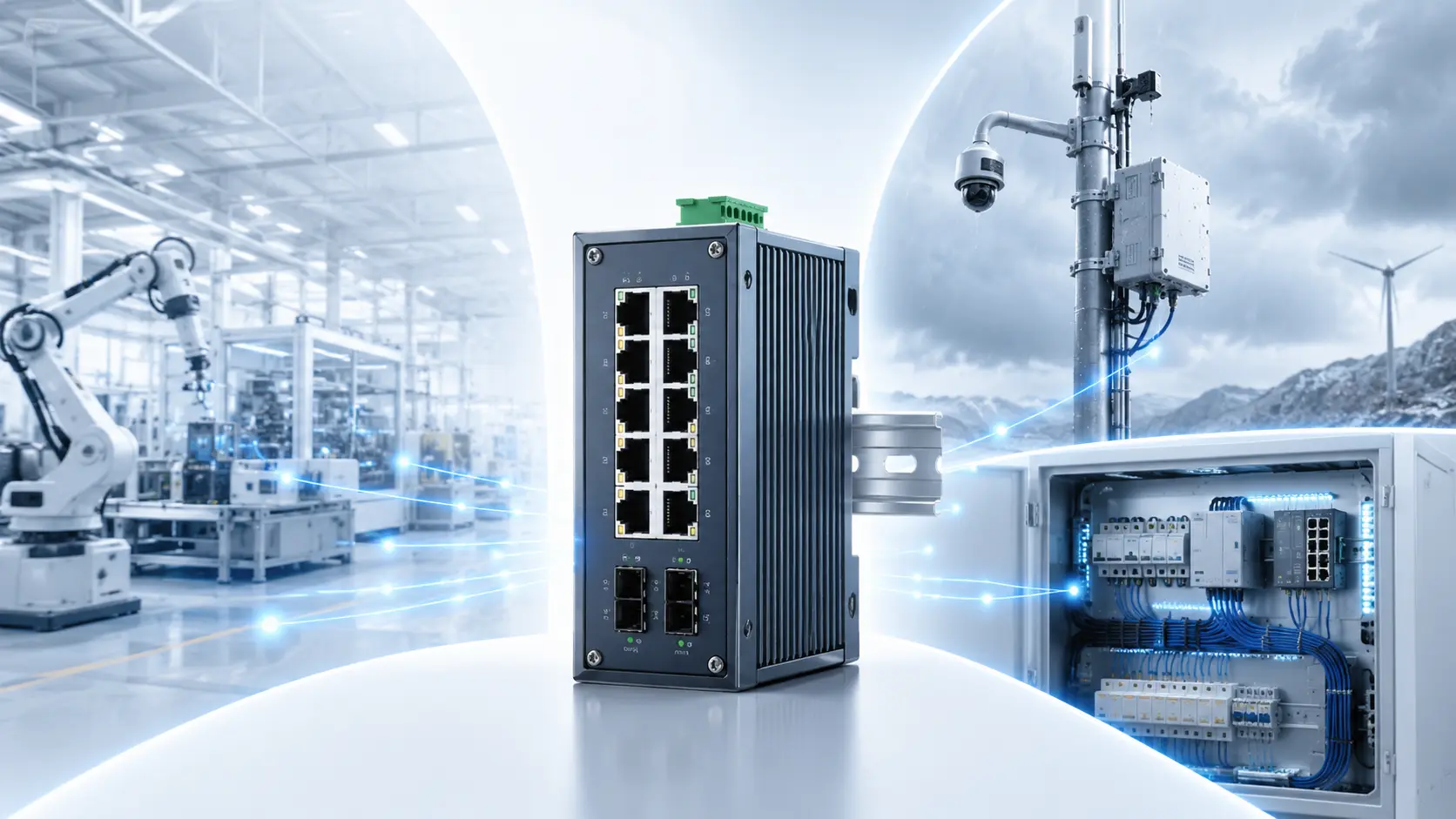

Как выбрать промышленный коммутатор для цеха, улицы и шкафа автоматики

Промышленный коммутатор нередко выбирают по двум признакам: количеству Ethernet-портов и заявленной скорости. Для офисной сети этого иногда достаточно, но в цехе, уличном шкафу или системе автоматики такой подход создаёт риск перегрева, потери связи, нестабильной работы PoE и длительных простоев оборудования.

На надёжность промышленной сети влияют температура внутри шкафа, конденсат, пыль, вибрация, электромагнитные помехи, тип питания, топология, длина линий и возможности удалённой диагностики. Обычный офисный коммутатор может работать в чистом отапливаемом помещении, но оказаться непригодным рядом с преобразователем частоты или в неотапливаемом уличном шкафу.

Ниже разобраны критерии выбора коммутатора для производственного цеха, открытой площадки и шкафа автоматики, а также требования к портам, PoE, оптическим линиям, резервированию, защите корпуса, охлаждению и мониторингу. Все примеры условны: окончательные параметры необходимо сверять с проектом и технической документацией конкретного оборудования.

Содержание

• Чем промышленный коммутатор отличается от офисного
• Как составить профиль точки установки
• Температура, влажность и конденсат
• Выбор коммутатора для производственного цеха
• Требования к уличной установке
• Размещение в шкафу автоматики
• Порты, uplink и коммутационная производительность
• Управление сетью и резервирование
• PoE-бюджет и электропитание
• Электромагнитные помехи и кабельные линии
• Оптические соединения и стекирование
• Степень защиты, монтаж и охлаждение
• Мониторинг и защита управления
• Практические сценарии выбора
• Пошаговый алгоритм выбора
• Типичные ошибки выбора и монтажа
• Итог
• Часто задаваемые вопросы

Чем промышленный коммутатор отличается от офисного

Промышленный Ethernet-коммутатор проектируют для работы в условиях, которые могут выходить за пределы обычного серверного помещения. Однако слово «промышленный» в названии не означает, что устройство автоматически подходит для любого цеха, улицы или шкафа автоматики.

В зависимости от исполнения промышленные модели могут иметь следующие особенности:

• расширенный диапазон рабочей температуры;
• металлический корпус и монтаж на DIN-рейку;
• клеммное подключение постоянного питания;
• два независимых входа питания;
• безвентиляторную конструкцию;
• повышенную устойчивость к вибрации и электромагнитным помехам;
• релейный выход аварийной сигнализации;
• протоколы резервирования сетевых соединений;
• удалённую диагностику портов, питания и температуры;
• защищённое исполнение для сложных условий.

Не каждая модель поддерживает весь набор функций. Один коммутатор может иметь широкий температурный диапазон, но не поддерживать PoE. Другой обеспечивает резервированное питание, но предназначен только для установки внутри подготовленного шкафа.

Как составить профиль точки установки

До изучения каталогов необходимо описать реальную точку размещения. Такой технический профиль помогает исключить неподходящие модели и не переплачивать за функции, которые на объекте не будут использоваться.

В исходные данные включают:

• место установки и тип помещения;
• наличие климатизированного или герметичного шкафа;
• минимальную и максимальную температуру внутри шкафа;
• вероятность образования конденсата;
• уровень пыли, влажности и вибрации;
• расстояние до силового оборудования;
• доступность планового обслуживания;
• тип и параметры электропитания;
• количество подключаемых устройств;
• скорость и назначение каждого соединения;
• потребность в PoE;
• длину медных и оптических линий;
• требования к резервированию и удалённому управлению;
• планы дальнейшего расширения сети.

После сбора данных становится понятно, требуется ли управляемый коммутатор, какие интерфейсы нужны, допустима ли витая пара, необходим ли оптический uplink и сколько независимых источников питания следует предусмотреть.

Температура, влажность и конденсат

В документации необходимо искать именно диапазон рабочей температуры. Температура хранения показывает, при каких условиях выключенное оборудование можно транспортировать или хранить, но не подтверждает возможность нормальной работы в этих пределах.

Для проектирования учитывают температуру внутри шкафа, а не только прогноз погоды или параметры помещения. Коммутатор, блоки питания, контроллеры и другое оборудование выделяют тепло. При плотной компоновке температура возле корпусов может быть заметно выше окружающей.

На уличной площадке дополнительный нагрев создаёт солнце. Даже при умеренной температуре воздуха закрытый металлический шкаф может сильно нагреваться. Герметичный корпус ограничивает попадание влаги, но одновременно затрудняет естественный отвод тепла.

Низкая температура также создаёт риски. Отдельные компоненты, источники питания и накопители могут нестабильно запускаться после длительного охлаждения. При резком потеплении или открытии холодного шкафа на поверхности электроники способен образоваться конденсат.

В зависимости от расчётных условий применяют:

• естественную или принудительную вентиляцию;
• шкафные обогреватели;
• термостаты и датчики температуры;
• кондиционирование или теплообменники;
• защиту от прямого солнечного нагрева;
• правильное размещение оборудования внутри шкафа.

Конкретное решение выбирают по тепловому расчёту и характеристикам устройств. Универсального температурного диапазона, подходящего для всех объектов, не существует.

Выбор коммутатора для производственного цеха

Производственный цех нельзя оценивать как однотипную среду. В чистой диспетчерской условия могут почти не отличаться от офисных, а возле станка, дробильного оборудования или сварочного участка сеть подвергается пыли, вибрации и сильным помехам.

При выборе коммутатора для цеха проверяют следующие риски:

• металлическую, строительную и технологическую пыль;
• аэрозоли и повышенную влажность;
• вибрацию от станков и транспортных механизмов;
• импульсные помехи и скачки напряжения;
• локальный нагрев возле производственной линии;
• механическое повреждение кабелей;
• большие расстояния между участками;
• ограниченный доступ к шкафу;
• требование непрерывной работы технологической сети.

Если остановка соединения нарушает производственный процесс, необходимо заранее продумать резервный канал, независимое питание, мониторинг и процедуру быстрой замены оборудования. Один запасной коммутатор на складе не поможет, если конфигурация не сохранена, кабели не промаркированы, а персонал не знает порядок переключения.

Требования к уличной установке

Уличный коммутатор обычно размещают внутри телекоммуникационного шкафа. Поэтому необходимо отдельно проверить параметры устройства, корпуса, кабельных вводов, питания, вентиляции и защиты внешних линий.

При проектировании учитывают:

• минимальную зимнюю температуру и летний нагрев;
• резкие суточные перепады температуры;
• вероятность конденсата и обледенения;
• прямое и косвенное воздействие осадков;
• грозовые и коммутационные импульсы;
• защиту медных линий и электропитания;
• герметичность кабельных вводов;
• защитное заземление;
• доступность удалённого мониторинга;
• резервное питание при нестабильной электросети.

Для связи между зданиями часто применяют оптику. Она обеспечивает гальваническую развязку, не восприимчива к электромагнитным помехам и снижает риск передачи опасной разности потенциалов между сооружениями.

Размещение в шкафу автоматики

Коммутатор для шкафа автоматики работает рядом с контроллерами, модулями ввода-вывода, реле, контакторами, блоками питания, промышленными компьютерами и преобразователями частоты. Такая компоновка требует внимания к монтажу и электромагнитной совместимости.

При размещении необходимо проверить:

• возможность монтажа на DIN-рейку;
• ориентацию корпуса, предусмотренную производителем;
• доступ к клеммам питания и сетевым портам;
• наличие свободного пространства для охлаждения;
• разделение информационных и силовых трасс;
• заземление корпуса и экранированных линий;
• подключение двух независимых источников питания;
• релейный выход для передачи аварийного сигнала;
• маркировку кабелей и возможность быстрой замены;
• резервный uplink и защиту от сетевой петли.

Компактный корпус полезен в тесном шкафу, но его нельзя выбирать отдельно от требований к охлаждению. Плотное размещение блоков питания, контроллеров и коммутаторов ухудшает естественную циркуляцию воздуха и повышает температуру компонентов.

Порты, uplink и коммутационная производительность

Количество физических портов показывает, сколько устройств можно подключить, но не описывает реальную производительность. Для расчёта необходимо определить тип, скорость и направление трафика каждого соединения.

В спецификации следует разделить:

• медные порты 100 Мбит/с, 1 Гбит/с или более высокой скорости;
• оптические интерфейсы SFP или SFP+;
• комбинированные порты, которые нельзя использовать одновременно;
• отдельные uplink-порты;
• порты для резервного соединения;
• свободные интерфейсы для расширения.

Условный участок может включать 12 IP-камер, несколько контроллеров, две точки доступа, рабочую станцию и связь с сервером. Камеры формируют постоянный поток, контроллеры передают небольшие пакеты с жёсткими требованиями к задержке, а точка доступа способна создавать кратковременные пики.

Даже когда каждый порт работает значительно ниже своей номинальной скорости, общий uplink может оказаться перегруженным. Дополнительно проверяют коммутационную ёмкость, производительность пересылки пакетов, полнодуплексную работу и поведение устройства при широковещательных всплесках.

Когда требуется сетевой коммутатор купить, сравнивать варианты следует по условиям размещения, количеству и типу портов, расчётной нагрузке uplink, уровню управления, резервированию и доступному питанию, а не только по числу разъёмов на передней панели.

Запас интерфейсов также планируют осмысленно. Слишком маленький резерв усложнит модернизацию, а чрезмерное число неиспользуемых портов увеличит стоимость и размеры оборудования без практической пользы.

Управление сетью и резервирование

Неуправляемый коммутатор подходит для небольшого автономного участка, где нет сложной топологии, разделения трафика и необходимости дистанционной диагностики. Его преимущество — простота, но при неисправности он предоставляет мало данных для поиска причины.

Управляемый коммутатор нужен, когда проект предусматривает:

• разделение устройств по VLAN;
• приоритизацию трафика с помощью QoS;
• мониторинг через SNMP;
• RSTP, MSTP или другие механизмы защиты от петель;
• агрегацию каналов;
• зеркалирование портов для диагностики;
• ограничение широковещательного трафика;
• списки управления доступом;
• журналирование и синхронизацию времени;
• удалённое обновление и резервное копирование конфигурации;
• диагностику SFP-модулей и PoE-портов.

Управляемая модель приносит пользу только при наличии схемы настройки и ответственного специалиста. Ошибочная конфигурация VLAN, приоритетов или протоколов резервирования способна нарушить работу сети сильнее, чем отсутствие этих функций.

Физически проложенный второй кабель ещё не создаёт резервный канал. Без корректной настройки протоколов он может оставаться неактивным, вызывать петлю или не переключаться при отказе основного пути.

PoE-бюджет и электропитание

Наличие PoE-портов не означает, что коммутатор способен одновременно выдать максимальную мощность на каждый из них. Необходимо проверить общий PoE-бюджет и ограничения отдельных портов.

Условный расчёт для восьми устройств может выглядеть так:

• четыре камеры по 9 Вт — 36 Вт;
• две уличные камеры по 18 Вт — 36 Вт;
• две точки доступа по 16 Вт — 32 Вт;
• суммарное расчётное потребление — 104 Вт.

После этого проверяют пиковое потребление, работу подсветки, обогрев камер, пусковые режимы и планы расширения. Требуемая мощность должна укладываться в возможности коммутатора и его источника питания при расчётной температуре.

У отдельных устройств допустимый PoE-бюджет может снижаться при высокой температуре. Поэтому характеристики необходимо сверять не только для нормальных лабораторных условий, но и для наиболее тяжёлого режима эксплуатации.

Два входа питания повышают отказоустойчивость только при подключении к независимым источникам. Если оба входа запитаны от одного блока или одной линии, отказ этого элемента отключит весь коммутатор.

В проекте также учитывают:

• постоянное или переменное входное питание;
• допустимый диапазон напряжения;
• защиту от переполюсовки и перегрузки;
• промышленные источники питания;
• ИБП или аккумуляторную систему;
• контроль наличия напряжения;
• аварийный релейный выход.

Для мощных или критичных устройств иногда целесообразно использовать отдельные источники питания, чтобы отказ PoE-коммутатора не отключал сразу все подключённые узлы.

Электромагнитные помехи и кабельные линии

Преобразователи частоты, электродвигатели, сварочное оборудование, контакторы и силовые кабели создают импульсные и высокочастотные помехи. Они могут проявляться потерями пакетов, снижением скорости, периодическими обрывами и самопроизвольным изменением согласования порта.

Для снижения риска применяют комплекс мер:

• разносят силовые и информационные трассы;
• используют подходящую категорию и исполнение кабеля;
• правильно подключают экран;
• избегают контуров заземления;
• применяют оптику на наиболее проблемных участках;
• защищают линии электропитания;
• контролируют ошибки интерфейсов;
• анализируют место возникновения помех, а не только конечный симптом.

Конкретное расстояние между силовой и сетевой трассами зависит от типа линий, мощности оборудования, способа прокладки и применимых проектных требований. Назначать одно расстояние для любого объекта некорректно.

Витая пара удобна внутри шкафа и на сравнительно коротких участках. Оптическое волокно предпочтительно между зданиями, при большой длине линии, высокой скорости и сильных электромагнитных помехах.

Оптические соединения и стекирование

Для оптической линии необходимо согласовать тип волокна, длину волны, скорость, дальность, разъём и совместимость SFP-модулей с коммутатором. Одномодовые и многомодовые решения нельзя смешивать без проверки параметров всей линии.

Прямое подключение оптики к SFP-порту обычно удобнее дополнительного медиаконвертера: в схеме становится меньше активных устройств и блоков питания. Однако такое решение возможно только при наличии совместимых интерфейсов.

Соединение двух коммутаторов через обычные uplink-порты не всегда является стекированием. Следует различать:

• каскадное подключение;
• агрегацию нескольких каналов;
• кольцевую топологию;
• логический стек;
• физический стек через специализированные разъёмы.

При физическом объединении устройств кабель для коммутатора необходимо подбирать по типу стекового интерфейса, совместимости серии и допустимой длине соединения, поскольку фирменные разъёмы и распиновка часто не взаимозаменяемы.

Стек может упростить централизованное управление и распределение соединений, но не является универсальной заменой резервированию. Необходимо проверить, как система реагирует на отказ ведущего устройства, стекового кабеля, блока питания и отдельного участника.

Степень защиты, монтаж и охлаждение

Степень защиты IP описывает устойчивость корпуса к проникновению твёрдых частиц и влаги. Она может относиться к самому коммутатору или к шкафу, внутри которого он установлен. Эти варианты нельзя считать равнозначными.

Даже шкаф с подходящей степенью защиты теряет расчётные свойства при неправильных кабельных вводах, повреждённых уплотнениях или открытой двери. Одновременно высокий уровень герметичности способен усложнить охлаждение.

Для монтажа проверяют:

• допустимую ориентацию корпуса;
• свободное пространство сверху и снизу;
• расположение источников тепла;
• движение воздуха внутри шкафа;
• доступ к портам и клеммам;
• возможность очистки и обслуживания;
• состояние фильтров и вентиляторов;
• плотность размещения оборудования.

Безвентиляторное исполнение уменьшает количество движущихся деталей и снижает попадание пыли внутрь устройства. Однако тепло всё равно необходимо отводить через корпус и окружающий воздух.

Мониторинг и защита управления

Промышленную сеть необходимо контролировать до появления полного отказа. Рост ошибок на порту, перегрев, потеря одного источника питания или нестабильность оптического сигнала часто проявляются заранее.

Для мониторинга полезно собирать следующие параметры:

• доступность коммутатора;
• состояние и загрузку портов;
• ошибки, потери и изменения скорости;
• загрузку uplink;
• температуру оборудования;
• состояние входов питания;
• PoE-нагрузку;
• параметры SFP-модулей;
• изменения сетевой топологии;
• срабатывания протоколов резервирования;
• аварийный релейный сигнал.

Для этого применяют SNMP, Syslog, локальные журналы, электронные уведомления и интеграцию с системой мониторинга. Конфигурацию коммутатора следует регулярно сохранять, чтобы сократить время восстановления после замены.

Защита управления включает смену заводских паролей, отключение неиспользуемых сервисов, ограничение административного доступа и разделение технологической и корпоративной сети. Управляющий интерфейс не должен быть доступен всем устройствам без необходимости.

Также требуется контролировать обновления прошивки, журналировать изменения и ограничивать физический доступ к шкафу. Эти меры снижают риск случайного или преднамеренного изменения конфигурации промышленной сети.

Практические сценарии выбора

Пример 1. Производственный цех

Условный участок включает контроллеры, панели оператора, IP-камеры и оборудование с Ethernet-интерфейсом. Коммутатор установлен в шкафу рядом с преобразователем частоты, а остановка связи способна нарушить производственный процесс.

Приоритетными становятся устойчивость к расчётной температуре и помехам, два независимых входа питания, управляемые функции, резервный uplink, журналирование и удалённая диагностика. Для связи с центральным узлом целесообразно оценить оптическую линию, особенно если трасса проходит рядом с силовыми кабелями.

Пример 2. Уличная площадка

Условный узел обслуживает камеры и точки доступа, размещённые в удалённой части территории. Оборудование находится в уличном шкафу, связь с главным зданием организована по оптике, а обслуживание возможно только по заявке.

Необходимо проверить температуру внутри шкафа зимой и летом, климатическую систему, резервное питание, защиту внешних линий, герметичность вводов и удалённый мониторинг. Отказ одного вентилятора или источника питания должен фиксироваться до полной потери связи.

Пример 3. Шкаф автоматики

Условный компактный шкаф содержит контроллер, модули ввода-вывода, панель оператора, блоки питания и промышленный коммутатор. Доступное пространство ограничено, рядом проходят силовые соединения.

При выборе оценивают монтаж на DIN-рейку, питание постоянного тока, доступ к клеммам, резервный uplink и диагностические функции. Компактность корпуса полезна только при сохранении требуемых расстояний для охлаждения и возможности заменить устройство без демонтажа соседних модулей.

Пошаговый алгоритм выбора

Чтобы не пропустить критичный параметр, выбор промышленного коммутатора удобно выполнять последовательно.

После выбора устройства необходимо повторно проверить весь узел: питание, шкаф, кабели, модули, топологию и систему мониторинга. Коммутатор не может компенсировать ошибку в кабельной трассе или отсутствие защиты питания.

Типичные ошибки выбора и монтажа

Наиболее распространённые ошибки связаны с оценкой оборудования отдельно от среды и архитектуры сети.

1. Выбор только по количеству портов. Устройство может иметь достаточно разъёмов, но не подходить по температуре, uplink, питанию или функциям резервирования.
2. Использование офисной модели в тяжёлых условиях. Пыль, нагрев и помехи приводят к нестабильной работе и сокращают срок службы.
3. Оценка температуры только по погоде. Внутри закрытого шкафа температура может быть значительно выше воздуха на улице.
4. Игнорирование собственного тепловыделения. Блоки питания и соседние устройства увеличивают локальный нагрев.
5. Отсутствие защиты от конденсата. Влага вызывает коррозию, токи утечки и повреждение электроники.
6. Недостаточный PoE-бюджет. При включении подсветки или обогрева часть устройств может отключаться.
7. Подключение двух входов к одному источнику. Формальное резервирование не защищает от отказа общей линии.
8. Перегрузка uplink-порта. Суммарный трафик всех устройств превышает возможности магистрального соединения.
9. Отсутствие резерва портов. Небольшое расширение требует установки дополнительного оборудования или полной замены.
10. Неправильный выбор SFP-модулей. Несовместимость скорости, волокна или длины волны приводит к отсутствию соединения или нестабильной работе.
11. Параллельная прокладка рядом с силовыми линиями. Без оценки помех появляются ошибки и периодические обрывы.
12. Некорректное заземление. Ошибки экранирования и разность потенциалов ухудшают связь и создают риск повреждения оборудования.
13. Создание петли без защитного протокола. Широковещательный шторм способен остановить весь сегмент.
14. Второй кабель без настройки резервирования. Физическое соединение не гарантирует автоматическое переключение.
15. Покупка управляемого устройства без плана настройки. Функции остаются неиспользованными или конфигурируются с ошибками.
16. Отсутствие резервной копии конфигурации. После замены коммутатора восстановление сети занимает больше времени.
17. Игнорирование мониторинга. Перегрев, рост ошибок и отказ одного источника питания обнаруживаются только после остановки.
18. Использование несовместимого стекового соединения. Кабель или разъём другой серии может не поддерживаться оборудованием.
19. Полное заполнение шкафа. Недостаток пространства ухудшает охлаждение и усложняет обслуживание.
20. Отсутствие испытаний после монтажа. Ошибки резервирования и перегрузка проявляются уже во время эксплуатации.

Итог

Промышленный коммутатор выбирают по совокупности условий объекта. Количество портов остаётся важным параметром, но не определяет температурную устойчивость, производительность uplink, доступный PoE-бюджет и возможности резервирования.

Надёжность промышленной сети зависит не только от самого устройства. Кабельные линии, оптические модули, источники питания, шкаф, охлаждение, заземление и система мониторинга должны работать как единый инженерный узел.

Избыточные функции повышают стоимость и усложняют сопровождение, а недостаточные характеристики увеличивают риск нестабильной связи и простоев. Поэтому каждый параметр следует связывать с конкретной задачей, условиями монтажа и последствиями отказа.

Для распределённых, уличных и критичных производственных сетей специалисты Датастрим могут подобрать оборудование с учётом топологии, нагрузки, питания и условий эксплуатации, а также проверить совместимость компонентов до монтажа.
