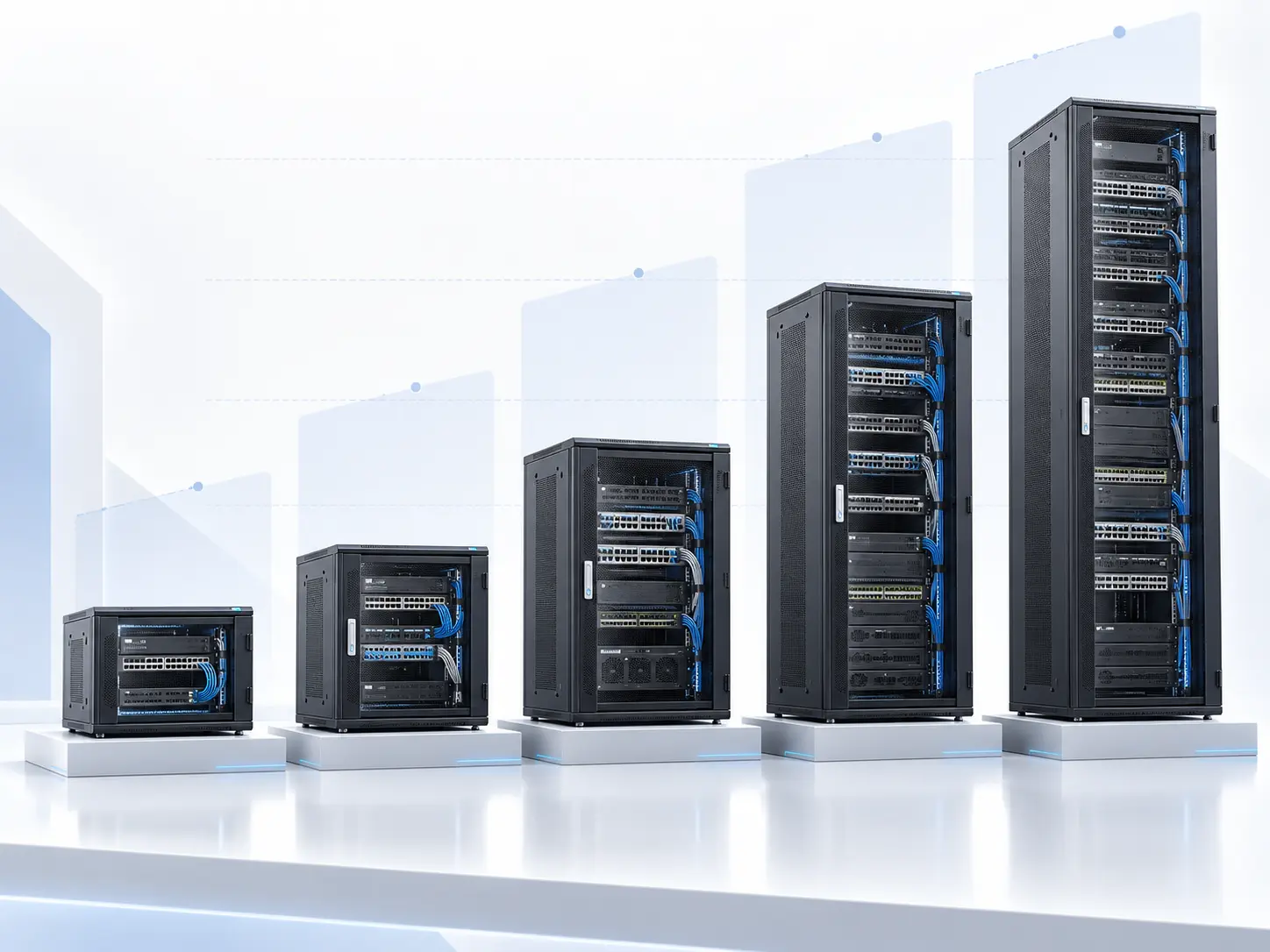

Как выбрать шкаф ЦМО по высоте: 6U, 9U, 12U, 18U и 27U для разных задач

Высота телекоммуникационного шкафа напрямую влияет на то, сколько оборудования можно разместить внутри, но выбирать модель только по количеству свободных юнитов неправильно. Два узла с одинаковым числом устройств могут требовать шкафов разной высоты из-за кабельных организаторов, полок, блоков питания, вентиляционного оборудования и резерва под дальнейшее расширение.

Для небольшого сетевого узла может быть достаточно 6U, тогда как система видеонаблюдения, распределительный шкаф этажа или серверная инфраструктура потребуют 12U, 18U или 27U. При этом важно учитывать не только текущий состав оборудования, но и то, как система будет развиваться в ближайшие годы.

Разберём, чем на практике отличаются шкафы 6U, 9U, 12U, 18U и 27U, какие задачи подходят для каждой высоты и почему слишком маленький шкаф нередко оказывается дороже правильно подобранной модели с разумным запасом.

Содержание

• Что означает U в телекоммуникационном шкафу
• Как рассчитать необходимую высоту
• Когда достаточно шкафа 6U
• Для каких задач подходит 9U
• Когда лучше выбрать 12U
• Какие возможности даёт 18U
• Когда нужен шкаф 27U
• Сравнение шкафов по высоте
• Шкаф для небольшого сетевого узла
• Как выбрать шкаф для видеонаблюдения
• Высота шкафа для серверного оборудования
• Сколько свободных U оставлять
• Почему одной высоты недостаточно
• Как учитывать массу оборудования
• Сколько места занимают кабели и аксессуары
• Типичные ошибки при выборе
• Алгоритм выбора высоты
• Итог
• Часто задаваемые вопросы

Что означает U в телекоммуникационном шкафу

Большинство профессионального телекоммуникационного оборудования рассчитано на монтаж в стандартную 19-дюймовую стойку. Его высота обозначается в юнитах.

Например:

• патч-панель может занимать 1U;
• коммутатор — 1U;
• маршрутизатор — 1U;
• сервер — 1U, 2U и более;
• полка — обычно не менее 1U;
• горизонтальный кабельный организатор — 1U.

Поэтому маркировка 6U означает, что внутри доступно шесть стандартных монтажных позиций по высоте, 12U — двенадцать, 27U — двадцать семь.

Однако это не означает, что шкаф 6U обязательно позволяет установить ровно шесть активных устройств. Часть пространства почти всегда занимает вспомогательная инфраструктура.

Как рассчитать необходимую высоту

Правильный расчёт начинается с полного перечня оборудования, а не с выбора красивого или компактного шкафа.

Нужно записать:

• сколько патч-панелей планируется установить;
• сколько коммутаторов потребуется;
• будет ли маршрутизатор;
• понадобится ли отдельный межсетевой экран;
• устанавливается ли сервер;
• нужен ли видеорегистратор;
• будут ли устройства размещаться на полках;
• сколько потребуется кабельных организаторов;
• предусматривается ли дополнительное оборудование в будущем.

Простой пример расчёта

Предположим, нужно установить одну патч-панель 1U, один коммутатор 1U, маршрутизатор 1U и горизонтальный кабельный организатор 1U.

Текущая потребность составляет 4U.

Но шкаф 4U или даже 6U может быстро оказаться ограничением, если через год понадобится вторая патч-панель или ещё один коммутатор.

Когда достаточно шкафа 6U

Формат 6U подходит для небольших распределительных точек, где размещается минимальный набор сетевого оборудования.

Типичная конфигурация может включать:

• одну патч-панель;
• один коммутатор;
• маршрутизатор;
• небольшой блок питания;
• кабельный организатор.

Такой вариант часто используют в небольшом офисе, магазине, отдельном кабинете, небольшой точке видеонаблюдения или локальном распределительном узле.

Например, шкаф цмо 6u позволяет организовать компактную точку размещения оборудования без использования крупного напольного шкафа.

Главное ограничение 6U

Свободное пространство заканчивается очень быстро. Если первоначально занято уже 4–5U, фактически резерв для модернизации почти отсутствует.

Поэтому 6U стоит выбирать, когда:

• состав узла хорошо известен;
• значительный рост сети не планируется;
• нет серверного оборудования;
• не требуется большое количество патч-панелей;
• важна максимальная компактность.

Для каких задач подходит 9U

9U — промежуточный формат между очень компактным шкафом и более вместительным решением. Он позволяет разместить базовое сетевое оборудование и сохранить несколько позиций для расширения.

В 9U можно организовать узел, включающий:

• одну или две патч-панели;
• один-два коммутатора;
• маршрутизатор;
• кабельные органайзеры;
• небольшую полку;
• вспомогательные устройства.

Поэтому шкаф цмо 9u можно рассматривать для небольшого или среднего офисного узла, где 6U уже слишком тесно, но полноценный напольный шкаф пока не требуется.

9U удобен при умеренном запасе

Если текущая конфигурация занимает 5–6U, остаётся возможность добавить ещё одно-два устройства без немедленной замены шкафа.

Но если стартовая загрузка уже составляет 8U, практического преимущества перед меньшим шкафом почти не остаётся.

Когда лучше выбрать 12U

12U позволяет перейти от компактного телекоммуникационного бокса к более универсальному узлу.

Такой шкаф подходит, когда требуется одновременно разместить:

• несколько патч-панелей;
• два и более коммутатора;
• маршрутизатор;
• оборудование безопасности;
• видеорегистратор;
• полку;
• кабельные организаторы;
• дополнительные модули.

В этом случае шкаф 12u цмо даёт заметно больше свободы при компоновке оборудования и позволяет не размещать каждое устройство буквально вплотную к соседнему.

Для небольшого офиса 12U часто становится универсальным форматом

Он особенно удобен, когда сеть уже включает несколько подсистем. Например, в одном шкафу могут сходиться:

• локальная вычислительная сеть;
• Wi-Fi;
• IP-телефония;
• видеонаблюдение;
• интернет-канал;
• оборудование доступа.

При такой архитектуре 6U или 9U могут быстро заполниться кабельной и активной инфраструктурой.

Какие возможности даёт 18U

18U значительно расширяет возможности компоновки.

Внутри можно разделить оборудование по функциональным зонам:

• патч-панели;
• сетевые коммутаторы;
• маршрутизаторы;
• оборудование видеонаблюдения;
• серверные устройства;
• полки;
• электропитание;
• кабельные организаторы.

Например, шкаф цмо 18u подходит для более развитого узла, где требуется уже не несколько отдельных сетевых устройств, а организованная инфраструктура с возможностью дальнейшего роста.

Когда 18U становится оправданным

Такой размер стоит рассмотреть, если:

• оборудование уже занимает более 10–12U;
• нужен заметный запас;
• используется несколько подсистем;
• необходимо удобнее организовать кабели;
• планируется установка серверного оборудования;
• важен удобный сервисный доступ.

Когда нужен шкаф 27U

27U — уже полноценный формат для развитой телекоммуникационной или серверной инфраструктуры. Такой шкаф имеет смысл, когда оборудование обслуживает целый офис, объект, этаж здания или несколько связанных систем.

Типовой состав может включать:

• несколько патч-панелей;
• группу сетевых коммутаторов;
• маршрутизаторы и межсетевые экраны;
• один или несколько серверов;
• систему хранения;
• ИБП;
• распределение питания;
• оборудование видеонаблюдения;
• органайзеры и полки;
• резервные устройства.

При выборе шкаф цмо 27u особенно важно уже не просто посчитать юниты, а спроектировать размещение оборудования внутри: определить последовательность устройств, кабельные зоны, распределение питания и направления воздушных потоков.

27U не обязательно должен быть заполнен сразу

Большой шкаф оправдан даже при неполном первоначальном заполнении, если развитие инфраструктуры заранее известно.

Например, сегодня оборудование занимает 16U, но в течение двух лет планируется:

• добавить сервер;
• расширить видеонаблюдение;
• установить второй коммутатор;
• добавить резервное оборудование.

В такой ситуации 27U может оказаться экономически разумнее, чем сначала устанавливать 18U, а затем полностью переносить оборудование.

Сравнение шкафов по высоте

Шкаф для небольшого сетевого узла

Для небольшого офиса исходный набор часто выглядит просто:

• патч-панель 1U;
• коммутатор 1U;
• маршрутизатор 1U;
• кабельный органайзер 1U.

Формально оборудование занимает 4U.

Но сразу выбирать 6U стоит только тогда, когда расширение практически исключено. Если количество рабочих мест может увеличиться или предполагается установка второго коммутатора, 9U обеспечивает более комфортный резерв.

Несколько патч-панелей меняют расчёт

При большом количестве кабельных линий пассивная инфраструктура сама занимает значительную часть шкафа.

Две патч-панели и два органайзера — это уже несколько U ещё до установки активного оборудования.

Как выбрать шкаф для видеонаблюдения

Для системы видеонаблюдения необходимо учитывать не только сетевой коммутатор.

В шкафу могут размещаться:

• PoE-коммутатор;
• сетевой видеорегистратор;
• патч-панели;
• маршрутизатор;
• блоки питания;
• источник резервного питания;
• полки для нестандартного оборудования.

Если система небольшая, может быть достаточно 9U или 12U. При большом количестве камер и отдельном видеорегистраторе требования к пространству растут.

Учитывать нужно и глубину видеорегистратора

Даже если устройство занимает всего 1–2U по высоте, корпус может оказаться достаточно глубоким. Поэтому сначала проверяют габариты оборудования, а уже затем выбирают конкретную модель шкафа.

Высота шкафа для серверного оборудования

Появление сервера заметно меняет требования к шкафу.

Причина не только в высоте самого устройства. Серверное оборудование:

• обычно глубже сетевых коммутаторов;
• имеет большую массу;
• выделяет больше тепла;
• требует удобного доступа спереди и сзади;
• может использовать направляющие для выдвижения.

Поэтому для серверной инфраструктуры чаще рассматривают более вместительные напольные шкафы.

Нельзя оценивать сервер только по количеству U

Сервер высотой 1U может предъявлять более серьёзные требования к шкафу, чем несколько сетевых устройств общей высотой 5U.

Нужно проверить одновременно:

• монтажную глубину;
• массу;
• направляющие;
• воздушный поток;
• кабельное подключение;
• электропитание.

Сколько свободных U оставлять

Покупать шкаф ровно под текущее оборудование кажется экономичным решением, но именно этот подход чаще всего создаёт проблемы при первой модернизации.

Например:

• текущая потребность — 5U;
• выбран шкаф — 6U;
• через год требуется ещё один коммутатор и органайзер;
• необходимое пространство становится 7U.

Фактически весь шкаф приходится менять из-за двух дополнительных компонентов.

Разумный резерв зависит от проекта

Если сеть полностью сформирована и изменения маловероятны, запас может быть небольшим.

Если компания расширяет офис, увеличивает количество камер, рабочих мест или серверов, резерв следует предусматривать заметнее.

Почему одной высоты недостаточно

Шкаф 12U может оказаться менее подходящим, чем 9U, если он недостаточно глубок для выбранного оборудования.

Поэтому после расчёта высоты обязательно проверяют глубину.

Особенно это важно для:

• серверов;
• ИБП;
• видеорегистраторов;
• глубоких коммутаторов;
• оборудования с выступающими разъёмами.

Оставить место за корпусом устройства

Кабель питания, сетевой разъём и оптический патч-корд тоже требуют пространства.

Если оборудование практически упирается задней частью в стенку шкафа, подключение становится неудобным, а кабели могут изгибаться слишком сильно.

Как учитывать массу оборудования

Высота шкафа показывает доступное монтажное пространство, но ничего не говорит о том, какую массу можно безопасно разместить внутри.

Например, десять лёгких патч-панелей и несколько тяжёлых серверов могут занимать одинаковое количество U, но создавать совершенно разную нагрузку.

Поэтому при выборе проверяют:

• массу каждого устройства;
• массу полок;
• массу ИБП;
• общую расчётную нагрузку;
• допустимую нагрузку шкафа;
• запас под дальнейшее оборудование.

Для настенного шкафа важна сама стена

При настенном монтаже недостаточно знать только допустимую нагрузку корпуса. Необходимо убедиться, что основание и крепёж способны выдержать полностью укомплектованный шкаф.

Сколько места занимают кабели и аксессуары

При предварительном подсчёте U часто учитывают только активное оборудование и патч-панели. После монтажа оказывается, что кабельную инфраструктуру размещать уже негде.

Пространство могут занимать:

• горизонтальные органайзеры;
• полки;
• фальшпанели;
• панели щёточного ввода;
• вентиляционные компоненты;
• другие монтажные аксессуары.

Кроме того, внутри необходимо оставить достаточно места для прокладки кабелей без перекрытия вентиляционных отверстий и разъёмов.

Типичные ошибки при выборе

1. Считать только активное оборудование.
   Полки, патч-панели и кабельные организаторы тоже занимают монтажное пространство.
```
2. Выбирать шкаф строго по текущему количеству U.
   После первой модернизации свободного места уже не остаётся.
3. Игнорировать глубину.
   Оборудование подходит по высоте, но корпус или разъёмы не помещаются внутри.
4. Не учитывать массу.
   Количество свободных U ещё не означает, что шкаф рассчитан на тяжёлое оборудование.
5. Забывать про кабельные организаторы.
   После подключения десятков линий внутри становится сложно обслуживать оборудование.
6. Выбирать минимальный шкаф для растущей компании.
   Экономия при покупке быстро исчезает, когда требуется полная замена конструкции.
7. Покупать слишком большой шкаф без необходимости.
   Если инфраструктура не будет развиваться, лишний объём занимает место и увеличивает требования к площадке.
8. Не учитывать тепловыделение.
   Плотно заполненный шкаф с активным оборудованием требует более внимательного подхода к вентиляции.
9. Не проверять доступ для обслуживания.
   Высокий шкаф может физически поместиться, но двери и панели окажутся недоступными.
10. Ориентироваться только на обозначение 6U, 9U или 12U.
    Кроме высоты нужно сравнивать глубину, конструкцию, нагрузку и исполнение конкретной модели.
```

Алгоритм выбора высоты

Сначала задача, затем размер шкафа

Не стоит заранее решать, что для офиса обязательно нужен 9U, а для серверной — 27U. Сначала нужно определить реальную конфигурацию оборудования.

Один офис может обойтись компактным 6U, а другому из-за большого количества сетевых линий и видеонаблюдения понадобится 18U. Назначение помещения само по себе не определяет высоту шкафа.

Итог

Высота телекоммуникационного шкафа должна определяться составом узла, а не только количеством оборудования в момент покупки.

6U подходит для минимальной сетевой инфраструктуры, где важна компактность и не ожидается существенного расширения.

9U предоставляет небольшой резерв и удобен для офисных и распределительных узлов с несколькими активными устройствами.

12U позволяет собрать более развитую инфраструктуру и разместить несколько сетевых подсистем, видеонаблюдение и вспомогательное оборудование.

18U подходит для крупных телекоммуникационных узлов и небольших серверных конфигураций, где важны не только вместимость, но и удобство кабельной организации.

27U становится рациональным выбором при значительном количестве оборудования, наличии серверных компонентов и известной перспективе дальнейшего роста.

При этом количество U — только первый этап выбора. После него обязательно проверяют глубину, допустимую массу оборудования, вентиляцию, кабельную организацию и условия обслуживания.

Оптимальный шкаф не должен быть ни максимально маленьким, ни неоправданно большим. Его задача — вместить текущую инфраструктуру, обеспечить удобную эксплуатацию и оставить именно тот резерв, который соответствует реальным планам развития системы.
