Сетевая сегментация для видеонаблюдения, СКУД, телефонии и офисной сети: практическая схема

В одной офисной сети часто одновременно работают компьютеры сотрудников, камеры видеонаблюдения, контроллеры СКУД, IP-телефоны, принтеры, точки доступа и гостевой Wi-Fi. Пока устройств немного, такая схема кажется удобной: всё подключено к одному коммутатору и получает адреса из общей сети. Однако по мере роста инфраструктуры она становится источником рисков, непредсказуемых задержек и сложностей при поиске неисправностей.

Камеры могут создавать постоянный поток данных и занимать значительную часть пропускной способности. Телефония чувствительна к задержкам и потерям пакетов. СКУД требует стабильной связи с контроллерами и не должна зависеть от активности пользователей в гостевой сети. Если все устройства находятся в одном сегменте, сбой, заражённый компьютер или ошибочная настройка способны затронуть сразу несколько систем.

Сетевая сегментация помогает разделить инфраструктуру на логические зоны с собственными правилами доступа, приоритетами трафика и уровнем защиты. Она не требует строить отдельную физическую сеть для каждого типа оборудования: в большинстве случаев достаточно правильно настроить VLAN, маршрутизацию, межсетевой экран и управляемые коммутаторы.

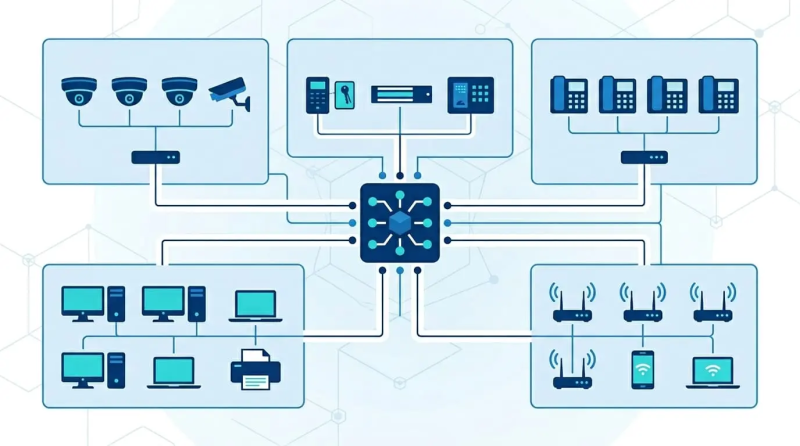

В этой статье разберём практическую схему сегментации для видеонаблюдения, СКУД, IP-телефонии и офисной сети, объясним, какие VLAN нужны на объекте, как организовать обмен между сегментами и какие ошибки чаще всего снижают эффективность даже хорошо спроектированной сети.

Содержание

• Зачем разделять сеть на сегменты
• Базовая схема VLAN для офиса
• Офисная сеть для сотрудников
• Отдельный сегмент для видеонаблюдения
• Сегмент СКУД и контроллеров доступа
• Сегмент для IP-телефонии
• Гостевая сеть и беспроводной доступ
• Маршрутизация и правила доступа между VLAN
• Роль коммутаторов и uplink-соединений
• Мониторинг и обслуживание сегментированной сети
• Практическая таблица сегментации
• Типовые ошибки
• Итог
• Часто задаваемые вопросы

Зачем разделять сеть на сегменты

Без сегментации любое устройство в локальной сети потенциально может обмениваться данными с любым другим. Это удобно на старте, но создаёт проблемы при росте числа пользователей и оборудования. Например, рабочая станция сотрудника может оказаться в одном сегменте с контроллером двери, камерой или видеорегистратором. При заражении компьютера или неверной настройке доступ к критичным системам становится более уязвимым.

Разделение на VLAN помогает ограничить область распространения широковещательного трафика, уменьшить нагрузку на сеть и определить, какие устройства действительно должны взаимодействовать между собой. Камерам не нужен прямой доступ к компьютерам бухгалтерии, а гостевому Wi-Fi не требуется видеть серверы, телефоны или контроллеры СКУД.

Сегментация также упрощает поиск неисправностей. Если видеонаблюдение работает в отдельном VLAN, проще определить, связана ли потеря изображения с камерой, коммутатором, сервером записи или перегрузкой сети. В общей плоской сети такие проблемы часто приходится искать дольше, потому что все сервисы влияют друг на друга.

Базовая схема VLAN для офиса

Практичная схема обычно включает несколько логических сегментов. Для сотрудников выделяют отдельный VLAN офисной сети. Камеры и видеорегистраторы размещают в VLAN видеонаблюдения. Контроллеры, считыватели и сервер управления доступом — в VLAN СКУД. IP-телефоны получают собственный голосовой сегмент, а гостевые устройства подключаются к отдельной изолированной сети.

Дополнительно полезно создать выделенный VLAN для серверов, систем администрирования и сетевого оборудования. В него могут входить коммутаторы, маршрутизаторы, точки доступа, контроллеры Wi-Fi и системы мониторинга. Такой подход позволяет ограничить доступ к интерфейсам управления и не смешивать служебный трафик с пользовательским.

Количество сегментов зависит от масштаба объекта. Малому офису может хватить пяти-шести VLAN, а для предприятия с несколькими зданиями, складами, производственными участками и филиалами потребуется более детальная схема. Главное правило остаётся одинаковым: в один сегмент объединяют только устройства с близкими задачами и похожими требованиями к доступу.

Офисная сеть для сотрудников

В офисный VLAN обычно включают рабочие станции, ноутбуки, корпоративные принтеры и другие пользовательские устройства. Этот сегмент получает доступ к нужным серверам, корпоративным приложениям, интернету и облачным сервисам, но не должен иметь неограниченное соединение с камерами, контроллерами СКУД или интерфейсами управления сетевым оборудованием.

Для сотрудников стоит использовать централизованную аутентификацию, антивирусную защиту, обновления и политики доступа. Если в компании есть сотрудники с разными ролями, можно разделить офисную сеть дополнительно: например, выделить отдельный сегмент для бухгалтерии, инженерного отдела, кассовых рабочих мест или рабочих станций с доступом к конфиденциальным данным.

При этом не нужно дробить сеть только ради количества VLAN. Каждый сегмент требует правил маршрутизации, документирования и поддержки. Лучше создать понятную структуру, которую администратор сможет обслуживать через год, чем построить лабиринт из десятков сетей без логики и описания.

Отдельный сегмент для видеонаблюдения

Видеонаблюдение создаёт постоянный трафик, особенно при большом количестве камер, высоком разрешении, записи в высоком битрейте и использовании видеоаналитики. Если камеры работают в общем сегменте с офисными устройствами, они могут создавать нагрузку на uplink-порты, влиять на работу телефонии и усложнять контроль безопасности.

В VLAN видеонаблюдения обычно размещают IP-камеры, видеорегистраторы, серверы записи, рабочие места операторов и связанные с ними устройства. При этом доступ операторов к видеоархиву можно организовать через правила межсетевого экрана, не открывая камерам прямой доступ к офисным компьютерам.

Важно заранее рассчитать пропускную способность. Камера может создавать постоянный поток, а видеорегистратор одновременно принимает данные, записывает архив и отдаёт изображение операторам. Поэтому uplink-соединения между этажными коммутаторами и ядром сети должны иметь запас. Сеть видеонаблюдения не любит расчёт впритык: новая камера почти всегда появляется раньше, чем заканчивается свободный порт.

Сегмент СКУД и контроллеров доступа

СКУД требует стабильной связи, но обычно не создаёт большой объём трафика. Основной риск здесь связан не с пропускной способностью, а с безопасностью и доступностью. Контроллеры дверей, считыватели и сервер управления не должны находиться в одном сегменте с гостевыми устройствами или пользовательскими компьютерами.

В отдельный VLAN СКУД включают контроллеры доступа, сервер управления, рабочие места операторов и при необходимости оборудование, связанное с учётом проходов. Доступ к этому сегменту стоит ограничить правилами межсетевого экрана: пользователи не должны подключаться к контроллерам напрямую, если это не требуется для администрирования.

При выборе оборудования важно оценивать не только функциональность, но и совместимость с общей схемой сети. Например, сетевые ip контроллеры должны корректно работать в выделенном VLAN, поддерживать нужный способ адресации и сохранять базовые правила доступа при временной потере связи с сервером.

Для критичных дверей полезно предусмотреть резервное питание контроллеров и коммутаторов. При отключении электричества СКУД должна работать по заранее определённому сценарию: сохранять доступ для сотрудников, ограничивать вход в определённые зоны или переходить в безопасный режим в зависимости от требований объекта.

Сегмент для IP-телефонии

IP-телефония особенно чувствительна к задержкам, потерям пакетов и колебаниям времени доставки данных. Поэтому голосовые устройства принято выделять в отдельный voice VLAN и настраивать для него приоритет трафика QoS.

В голосовой сегмент входят IP-телефоны, голосовые шлюзы, отдельные сервисы IP-АТС и иногда программные телефоны, если архитектура сети это предусматривает. Коммутатор должен уметь автоматически определять телефон на порту или использовать отдельную настройку voice VLAN для подключённого устройства.

QoS позволяет обрабатывать голосовые пакеты раньше, чем обычный пользовательский трафик. Это особенно важно, если одновременно выполняется резервное копирование, идёт передача видеоархива или сотрудники активно работают с облачными приложениями. Приоритеты должны быть настроены не только на одном коммутаторе, но и на маршрутизаторах, VPN-каналах и соединениях с филиалами.

Гостевая сеть и беспроводной доступ

Гостевой Wi-Fi должен работать в отдельном VLAN с доступом только в интернет. Он не должен видеть офисные компьютеры, камеры, телефоны, серверы и контроллеры СКУД. Такое ограничение защищает внутреннюю инфраструктуру и снижает риск подключения неуправляемых устройств к корпоративной сети.

Для сотрудников можно использовать отдельный корпоративный Wi-Fi с аутентификацией и доступом к необходимым сервисам. В крупных сетях удобно разделять SSID по ролям: корпоративный, гостевой, технический для устройств IoT и отдельный доступ для подрядчиков.

Не стоит использовать один пароль Wi-Fi для всех категорий пользователей. В этом случае невозможно быстро отозвать доступ у подрядчика, уволенного сотрудника или посетителя. Управляемая беспроводная сеть должна поддерживать отдельные политики, учётные записи и правила доступа для разных групп.

Маршрутизация и правила доступа между VLAN

После создания VLAN необходимо определить, какие соединения действительно нужны. Например, рабочим станциям операторов может требоваться доступ к серверу видеонаблюдения, но не к камерам напрямую. Сервер СКУД должен получать события от контроллеров, а администраторы — иметь защищённый доступ к оборудованию для обслуживания.

Лучший принцип — разрешать только необходимый трафик. Вместо правила, которое открывает все соединения между офисной сетью и VLAN видеонаблюдения, стоит разрешить конкретные протоколы и адреса. Такой подход сложнее на этапе настройки, но значительно безопаснее и удобнее при расследовании инцидентов.

Отдельно следует ограничить доступ к интерфейсам управления коммутаторами, маршрутизаторами, камерами и контроллерами. Эти интерфейсы должны быть доступны только из административной сети или через защищённый VPN-доступ с многофакторной аутентификацией.

Роль коммутаторов и uplink-соединений

Для сегментации необходимы управляемые коммутаторы с поддержкой VLAN, QoS, trunk-портов, мониторинга и настройки PoE при подключении камер, телефонов и точек доступа. Перед тем как купить сетевой коммутатор, нужно рассчитать не только количество портов, но и PoE-бюджет, скорость uplink-интерфейсов, запас по пропускной способности и возможность расширения.

Между коммутаторами используют trunk-соединения, которые передают трафик нескольких VLAN. На таких линиях особенно важно контролировать нагрузку. Если один uplink обслуживает десятки камер, телефонов и рабочих мест, его пропускной способности может не хватить даже при корректной сегментации.

Для критичных участков сети можно предусмотреть резервные uplink-каналы, агрегацию соединений и отдельное питание оборудования через ИБП. При отказе одного коммутатора или линии сеть должна сохранять работу хотя бы для наиболее важных сервисов: телефонии, СКУД и ключевых камер.

Мониторинг и обслуживание сегментированной сети

После внедрения сегментации нужно контролировать доступность оборудования, загрузку портов, ошибки интерфейсов, состояние PoE-питания, потери пакетов и пропускную способность uplink-каналов. Мониторинг помогает обнаружить проблему до того, как она станет заметной пользователям или операторам безопасности.

Важно вести актуальную схему сети. В ней должны быть указаны VLAN, диапазоны адресов, назначение коммутаторов, trunk-порты, серверы, контроллеры, камеры и правила доступа между сегментами. Без документации даже хорошая сеть через несколько месяцев превращается в набор настроек, которые опасно менять.

Также полезно регулярно пересматривать правила доступа. В инфраструктуре появляются новые камеры, сотрудники, филиалы и сервисы, а старые исключения в настройках часто остаются навсегда. Периодический аудит помогает убрать ненужные доступы и снизить риски.

Практическая таблица сегментации

Типовые ошибки

Первая ошибка — создать VLAN, но оставить между ними полный доступ. В таком случае сеть формально разделена, но риски остаются почти такими же, как в общей плоской инфраструктуре.

Вторая ошибка — не учитывать пропускную способность uplink-портов. Камеры, телефоны и рабочие станции могут быть распределены по VLAN, но всё равно перегружать один канал между коммутаторами.

Третья ошибка — не рассчитывать PoE-бюджет. Количество портов не показывает, сможет ли коммутатор одновременно питать камеры, телефоны, точки доступа и контроллеры.

Четвёртая ошибка — объединять гостевой Wi-Fi с офисной сетью. Это создаёт лишний риск для серверов, пользовательских данных и систем безопасности.

Пятая ошибка — не документировать сеть и изменения. Без актуальной схемы сложно безопасно добавлять новое оборудование, искать неисправности и проверять, какие правила доступа действительно работают.

Итог

Сетевая сегментация помогает разделить инфраструктуру по задачам и снизить влияние проблем одного сервиса на остальные. Видеонаблюдение, СКУД, IP-телефония, офисные компьютеры и гостевые устройства должны работать в отдельных логических сегментах с понятными правилами доступа.

Практичная схема включает VLAN для офисной сети, камер, контроллеров доступа, телефонии, серверов, управления оборудованием и гостевого Wi-Fi. Между ними должны работать только необходимые соединения, а критичные каналы и оборудование нужно контролировать через мониторинг, резервное питание и регулярный аудит конфигураций.

Так сеть становится не просто набором подключённых устройств, а управляемой инфраструктурой, в которой проще обеспечивать безопасность, качество связи и стабильную работу всех систем.

Часто задаваемые вопросы

Нужно ли создавать отдельный VLAN для каждой камеры?

Нет. Обычно все камеры объединяют в один или несколько VLAN видеонаблюдения, если требуется разделить объекты, здания или уровни доступа. Отдельный VLAN для каждой камеры усложнит поддержку без практической пользы.

Можно ли подключить IP-телефон и компьютер к одному порту коммутатора?

Да, многие IP-телефоны имеют встроенный коммутатор. В таком случае телефон может работать в voice VLAN, а подключённый через него компьютер — в офисном VLAN. Для этого нужно корректно настроить порт коммутатора.

Почему видеонаблюдение лучше отделять от офисной сети?

Камеры создают постоянный трафик и требуют отдельных правил доступа. Изоляция снижает нагрузку на пользовательский сегмент и ограничивает риск доступа к видеооборудованию со стороны обычных рабочих станций.

Нужен ли межсетевой экран, если уже настроены VLAN?

Да. VLAN разделяет сеть логически, но правила межсетевого экрана контролируют, какие соединения разрешены между сегментами. Без таких правил устройства могут по-прежнему обмениваться данными слишком свободно.

Как часто нужно проверять настройки сегментации?

Рекомендуется пересматривать схему и правила доступа после расширения инфраструктуры, добавления новых сервисов или изменений в офисе. Плановый аудит полезно проводить не реже одного раза в год.
