Почему ИБП не решает всё без правильной схемы байпаса и распределения нагрузки

Источник бесперебойного питания часто воспринимают как универсальную защиту серверной: достаточно установить ИБП, подключить оборудование — и инфраструктура будет защищена от отключений, перепадов напряжения и аварий. На практике ИБП решает только часть задачи. Он даёт оборудованию время пережить кратковременное отключение, корректно завершить работу или перейти на резервный источник, но не устраняет ошибки в распределении питания, перегрузку отдельных линий, отсутствие резервных путей и неправильную схему байпаса.

Сервер может иметь два блока питания, стойка — два PDU, а ИБП — достаточную заявленную мощность. Но если оба блока питания сервера подключены к одному автомату, оба PDU получают питание от одного ИБП или обслуживание невозможно выполнить без отключения нагрузки, такая схема остаётся уязвимой. Формально резервирование есть, фактически — нет.

Надёжность электропитания строится не вокруг одного устройства, а вокруг всей цепочки: ввод питания, автоматы, ИБП, байпас, распределительные блоки, PDU, кабели, блоки питания серверов и система мониторинга. В этой статье разберём, почему ИБП не решает всё сам по себе, как правильно организовать байпас и распределение нагрузки, какие ошибки встречаются чаще всего и как подготовить питание серверной к росту инфраструктуры.

Содержание

• Что действительно делает ИБП
• Почему важна вся цепочка электропитания
• Где появляются единые точки отказа
• Что такое байпас и зачем он нужен
• Статический байпас и его ограничения
• Сервисный байпас для обслуживания ИБП
• Как правильно распределять нагрузку
• Почему важны пути питания A и B
• Как рассчитывать мощность и резерв
• Роль PDU и защиты на уровне стойки
• Мониторинг питания и обслуживание
• Практическая схема электропитания
• Таблица типовых проблем и решений
• Ошибки при проектировании
• Итог
• Часто задаваемые вопросы

Что действительно делает ИБП

Основная задача ИБП — поддерживать питание нагрузки при проблемах во внешней сети. В зависимости от типа устройства источник бесперебойного питания может компенсировать кратковременные провалы напряжения, переключаться на батареи, стабилизировать параметры питания или поддерживать оборудование до запуска генератора. Для серверов, систем хранения данных, сетевого оборудования, телефонии и систем безопасности это критично: внезапное отключение может привести к повреждению файловых систем, сбою баз данных, потере настроек или остановке сервисов.

Однако ИБП не способен защитить инфраструктуру от любой неисправности. Он не исправит перегруженный автомат, повреждённый силовой кабель, неудачно подобранный удлинитель, неисправный PDU или один общий путь питания для всех критичных устройств. Если питание после ИБП распределено неправильно, источник бесперебойного питания лишь продлит работу схемы, в которой уже есть слабое место.

Важно также различать мощность ИБП и время автономной работы. Устройство может быть рассчитано на большую нагрузку, но при подключении серверной с высоким потреблением обеспечить питание лишь на несколько минут. В некоторых сценариях этого достаточно, например для автоматического корректного завершения работы. В других требуется время на запуск дизель-генератора, переключение на резервный ввод или сохранение работоспособности критичных сервисов до устранения аварии.

Почему важна вся цепочка электропитания

Надёжность серверной определяется самым слабым элементом в цепочке питания. Даже дорогой ИБП не даст ожидаемого результата, если после него установлен единственный PDU, перегружена одна линия, в стойке нет маркировки кабелей или оба блока питания сервера подключены к одному источнику.

Упрощённая цепочка обычно выглядит так: внешний ввод питания, вводной автомат, защитные устройства, ИБП, байпас, распределительные линии, PDU в стойке и блоки питания оборудования. На каждом этапе могут возникать риски. Например, ИБП может быть исправен, но один автомат отключится из-за перегрузки. Сервер может иметь два блока питания, но оба кабеля будут подключены в соседние розетки одного PDU. Коммутаторы могут быть резервированы, но их источники питания окажутся на одной фазе или на одном кабельном маршруте.

При проектировании важно оценивать не только наличие устройств, но и физическую независимость путей. Если два кабеля проложены рядом, заведены в один автомат и проходят через один PDU, они создают видимость резервирования. Настоящая отказоустойчивость предполагает, что отказ одного элемента не отключит оба пути сразу.

В небольшой серверной не всегда возможно создать полноценную схему с двумя независимыми вводами и отдельными ИБП. Но даже в ограниченной инфраструктуре можно уменьшить риски: разделить критичные и второстепенные нагрузки, установить отдельные линии для ключевых серверов, предусмотреть сервисный байпас, контролировать потребление и не подключать всё оборудование в один удлинитель.

Где появляются единые точки отказа

Единая точка отказа — это компонент, сбой которого останавливает критичный сервис или всю инфраструктуру. В электропитании такими точками часто становятся не сами серверы, а автоматы, PDU, силовые кабели, ИБП, распределительные щиты, разъёмы, блоки питания или ошибки подключения.

Одна из распространённых ситуаций — сервер с двумя блоками питания подключён к одному PDU. Внешне кажется, что оборудование защищено: два кабеля подключены, оба блока работают. Но при отказе PDU, отключении автомата или повреждении линии сервер теряет питание полностью. Второй блок питания не помогает, потому что он зависит от того же источника.

Другая ошибка — подключить всё оборудование стойки к одному ИБП без разделения по критичности. При росте нагрузки в такой схеме начинают конкурировать серверы, системы хранения, коммутаторы, камеры, рабочие станции администраторов и периферийные устройства. Если потребление превышает возможности ИБП, он может перейти в защитный режим, отключить нагрузку или быстро исчерпать батареи.

Не менее опасна ситуация, когда серверная имеет резервное питание, но сетевое оборудование подключено к обычной розетке. При отключении электричества серверы могут продолжать работать, но доступ к ним пропадает из-за остановки коммутатора, маршрутизатора или оптического оборудования. Резервирование нужно оценивать на уровне всей сервисной цепочки, а не только одного сервера.

Что такое байпас и зачем он нужен

Байпас — это резервный путь подачи питания к нагрузке. Его задача заключается в том, чтобы при обслуживании ИБП, замене батарей, диагностике неисправности или ремонте можно было перевести оборудование на питание от внешней сети без полного отключения серверной. В зависимости от архитектуры используют встроенный или внешний сервисный байпас.

Важно понимать, что байпас не всегда обеспечивает ту же степень защиты, что и работа через ИБП. Когда нагрузка переведена на сервисный байпас, оборудование может получать питание напрямую от внешней сети. Если в этот момент произойдёт авария в электроснабжении, система не сможет использовать аккумуляторы ИБП, потому что они временно исключены из цепочки.

Поэтому байпас нужен не для постоянной эксплуатации, а для безопасного технического обслуживания. Он позволяет избежать ситуации, когда батареи нужно менять ночью с отключением серверов или когда неисправный ИБП превращается в причину вынужденного простоя всей инфраструктуры.

Схему байпаса нужно продумывать заранее. Важно определить, кто имеет право переключать питание, какие действия выполняются в каком порядке, как исключить ошибочное одновременное включение несовместимых режимов и какие устройства остаются под защитой в процессе обслуживания.

Статический байпас и его ограничения

В некоторых ИБП предусмотрен статический байпас. Он используется для автоматического переключения нагрузки на внешнюю сеть, если устройство перегружено, обнаружена внутренняя неисправность или необходимо обеспечить непрерывность питания при определённых аварийных режимах.

Статический байпас может сократить перерыв в питании, но его не стоит воспринимать как полноценную замену сервисного байпаса. Он работает автоматически и зависит от логики ИБП, состояния сети, характера нагрузки и параметров самого устройства. Кроме того, при переходе на статический байпас оборудование может получать питание без полноценной фильтрации и стабилизации, которую обеспечивал ИБП в штатном режиме.

Для серверной особенно важно учитывать нагрузку с импульсными блоками питания, массивами дисков, сетевыми устройствами и различными коэффициентами мощности. В некоторых случаях технические характеристики системы требуют отдельной проверки, чтобы убедиться, что ИБП и байпас корректно работают с конкретной нагрузкой.

Статический байпас полезен как аварийный механизм, но он не устраняет причину перегрузки. Если ИБП регулярно уходит в байпас из-за недостаточной мощности, нестабильной сети или ошибок распределения нагрузки, нужно искать проблему в проекте, а не рассчитывать на автоматическое переключение как на нормальный режим работы.

Сервисный байпас для обслуживания ИБП

Сервисный байпас особенно важен для инфраструктуры, которая не может регулярно останавливаться на время профилактики. Батареи ИБП имеют ограниченный срок службы, вентиляторы и электронные компоненты требуют проверки, а сами источники бесперебойного питания могут нуждаться в замене или ремонте. Без байпаса любое такое обслуживание связано с риском отключения нагрузки.

Внешний сервисный байпас часто размещают рядом с ИБП или в распределительном шкафу. Он позволяет организовать последовательное переключение: сначала нагрузка переводится на обходной путь, затем ИБП отключается и обслуживается, после завершения работ устройство возвращается в штатную схему. Конкретный порядок зависит от оборудования и должен быть описан в эксплуатационной инструкции.

Для сервисного байпаса важны механическая блокировка, понятная маркировка положений переключателей, доступ только для подготовленного персонала и контроль напряжения на входе и выходе. Ошибка при ручном переключении может привести к отключению нагрузки, поэтому нельзя использовать сложную схему без документации и обучения ответственных сотрудников.

Перед первым обслуживанием полезно провести тестовый сценарий в безопасное время. Он показывает, соответствует ли фактическое подключение проекту, корректно ли работает маркировка, хватает ли длины кабелей и понимает ли персонал порядок действий. Такая проверка намного спокойнее, чем изучение схемы во время аварии.

Как правильно распределять нагрузку

Даже правильно подобранный ИБП не будет работать надёжно, если нагрузка после него распределена случайно. В серверной важно учитывать не только общее потребление, но и нагрузку на отдельные автоматы, линии, разъёмы, PDU и фазы. Общая мощность может находиться в допустимых пределах, а отдельный участок цепочки уже быть перегруженным.

При планировании полезно составить карту питания стойки. Для каждого устройства указывают модель, потребляемую мощность, число блоков питания, тип подключения, путь A или B, номер PDU, розетку, автомат и фазу. Такая таблица помогает увидеть, какие элементы подключены к одному источнику, где нет резерва и какие линии могут стать узкими местами при добавлении нового оборудования.

Критичные нагрузки лучше отделять от второстепенных. Например, серверы виртуализации, системы хранения, магистральные коммутаторы, межсетевые экраны и оборудование управления должны иметь более высокий приоритет, чем тестовые стенды, рабочие станции, зарядные устройства, принтеры или вспомогательная техника.

Когда компания планирует купить ИБП для серверной, важно рассчитывать не только суммарную мощность подключаемого оборудования. Нужно также учитывать запас на рост, режим автономной работы, возможный запуск генератора, распределение потребления по линиям и сценарий обслуживания через байпас.

Не стоит подключать новые устройства по принципу свободная розетка нашлась — значит можно использовать. Любое расширение должно проверяться по мощности, типу подключения, резервному пути и соответствию общей схеме. Особенно это важно при добавлении дисковых полок, мощных серверов, систем хранения и сетевого оборудования с резервными блоками питания.

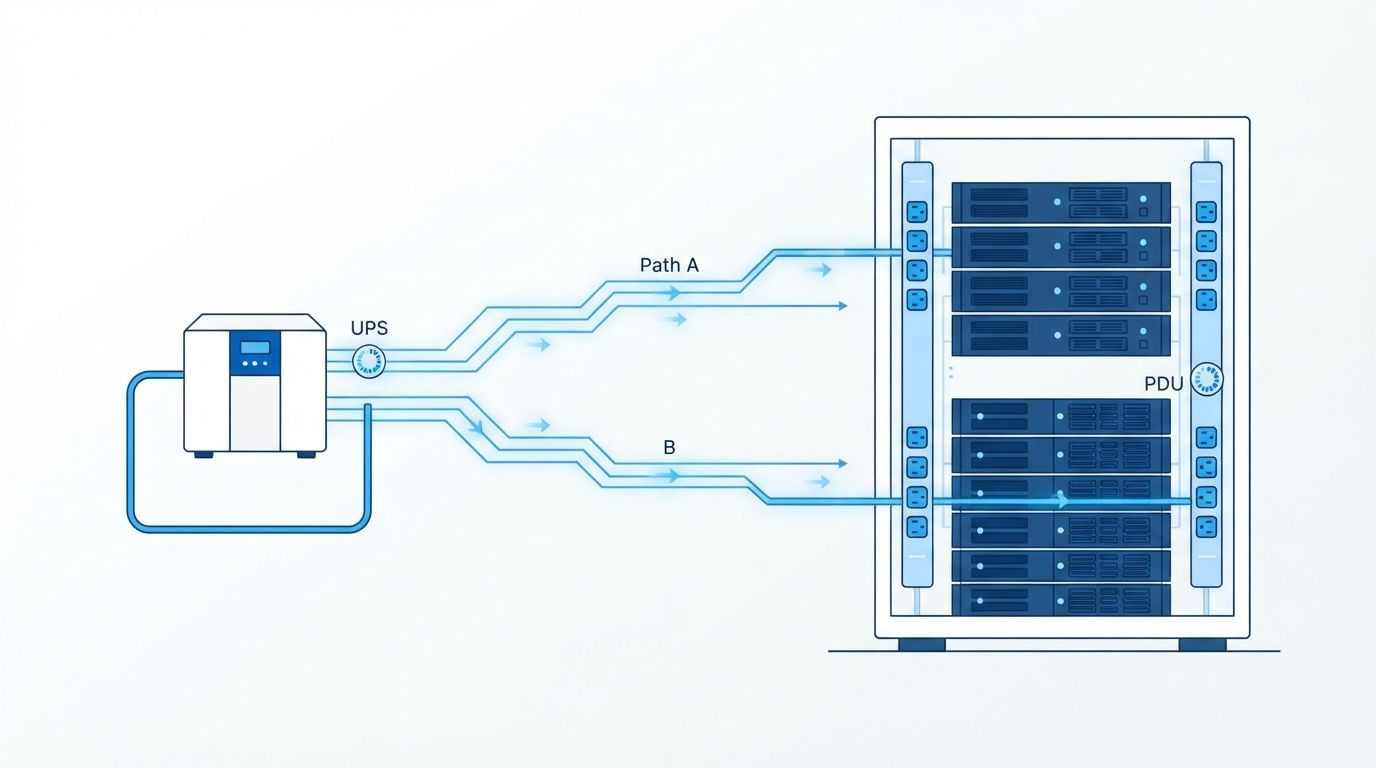

Почему важны пути питания A и B

Серверы, системы хранения и отдельные сетевые устройства часто имеют два блока питания. Это позволяет организовать питание по схеме A/B. Первый блок подключают к PDU, который получает питание по пути A, второй — к независимому PDU по пути B. В идеальной архитектуре эти пути различаются не только по розетке, но и по автоматам, линиям, ИБП и, при возможности, по входным источникам.

При отказе одного PDU, отключении одного автомата или проблеме с одним ИБП оборудование продолжает работать от второго блока питания. Но для этого оба блока должны быть активны и подключены правильно. Иногда один кабель сервера намеренно оставляют отключённым как резервный. В таком случае при аварии потребуется ручное вмешательство, а сама схема не обеспечивает автоматической отказоустойчивости.

Для оборудования с одним блоком питания можно использовать автоматические переключатели питания или выбирать устройства с двумя независимыми входами. Однако такие решения нужно оценивать отдельно: они добавляют ещё один элемент в цепочку, который также требует мониторинга и обслуживания.

Не все устройства одинаково критичны. Для одного сервера резервирование A/B может быть обязательным, а для тестовой системы или второстепенного сетевого оборудования допустима более простая схема. Главное — принять это решение осознанно и зафиксировать его в документации.

Как рассчитывать мощность и резерв

Расчёт питания нельзя строить только по паспортной мощности оборудования. Реальное потребление зависит от загрузки процессоров, количества накопителей, режима работы вентиляторов, сетевой активности, температуры, состояния блоков питания и особенностей приложений. Сервер в режиме ожидания и тот же сервер при высокой нагрузке на виртуальные машины могут потреблять заметно разное количество энергии.

Поэтому сначала стоит измерить фактическую нагрузку, если оборудование уже работает. Для этого используют данные ИБП, интеллектуальных PDU, систем мониторинга или измерительных приборов. Затем к полученному значению добавляют резерв на пиковые нагрузки, расширение инфраструктуры и допустимый режим работы ИБП.

Важно различать активную мощность в ваттах и полную мощность в вольт-амперах. При подборе ИБП необходимо учитывать оба параметра и характеристики подключаемого оборудования. Нельзя ориентироваться только на одно число в названии устройства, потому что запас по VA не всегда означает достаточный запас по W и наоборот.

Также нужно определить, какую автономию требуется обеспечить. Для части серверных достаточно нескольких минут, чтобы корректно завершить работу. Для других объектов нужно поддерживать критичные сервисы до запуска генератора или переключения на резервный ввод. Чем дольше требуемое время автономной работы, тем выше требования к батареям, их состоянию, температурному режиму и регулярному тестированию.

Батареи не служат вечно. Их фактическая ёмкость снижается с возрастом, температурой и количеством разрядов. Поэтому расчёт, который был корректным в день установки ИБП, через несколько лет может не соответствовать реальности. План обслуживания должен включать проверку аккумуляторов, тестирование автономии и своевременную замену батарей.

Роль PDU и защиты на уровне стойки

PDU — это не просто удлинитель в стойке. Он распределяет питание между устройствами, помогает организовать пути A и B, упрощает маркировку подключений и может предоставлять информацию о потреблении. В зависимости от модели PDU может быть базовым, измерительным, управляемым или поддерживать удалённое включение отдельных розеток.

Для серверной важно выбрать PDU с подходящим типом входа, выходных разъёмов, допустимой нагрузкой, количеством розеток и форм-фактором. Вертикальные модели часто удобны для плотных стоек, потому что не занимают юниты в передней части. Горизонтальные варианты могут быть полезны в небольших шкафах или для оборудования с определённой схемой кабельного подключения.

Особое значение имеет распределение розеток. Если все критичные серверы подключены в одну часть PDU, а остальные розетки остаются свободными, это не всегда означает проблему, но может усложнить обслуживание и привести к путанице при добавлении оборудования. Маркировка каждой розетки и каждого кабеля снижает риск случайного отключения.

Для инфраструктуры с заметной нагрузкой полезно использовать решения, которые позволяют контролировать потребление по PDU или отдельным группам розеток. Правильно подобранный блок распределения питания помогает увидеть неравномерность нагрузки, заранее заметить приближение к пределу линии и упростить управление стойкой при расширении.

При этом PDU не заменяет автоматические выключатели и инженерную защиту на уровне распределительного щита. Его задача — корректно распределить питание в стойке, а не компенсировать ошибки выше по цепочке.

Мониторинг питания и обслуживание

Система питания должна быть видимой для администратора. Недостаточно узнать о проблеме после того, как серверная уже отключилась. Мониторинг позволяет контролировать состояние ИБП, заряд батарей, температуру, входное и выходное напряжение, уровень нагрузки, работу байпаса, перегрузки, отключение отдельных линий и состояние PDU.

Уведомления нужно настраивать не только на аварийное отключение. Полезно получать предупреждение о снижении ёмкости батарей, высокой температуре, увеличении нагрузки, переходе ИБП в байпас, неисправности вентилятора, потере связи с устройством или перегрузке отдельной линии. Чем раньше появляется сигнал, тем больше времени остаётся на диагностику без аварийного простоя.

Отдельного внимания требуют автоматические сценарии. При длительном отключении питания ИБП может передавать сигнал серверу или системе виртуализации для корректного завершения работы. Такие сценарии нужно тестировать: проверить порядок выключения виртуальных машин, корректность остановки баз данных, отключение второстепенных сервисов и правильный запуск после восстановления питания.

Обслуживание включает не только замену батарей. Нужно периодически проверять кабели, разъёмы, крепления, состояние вентиляторов, показатели нагрузки, маркировку, доступность байпаса и актуальность схемы питания. После каждого крупного изменения в серверной документацию следует обновлять, иначе через несколько месяцев схема перестаёт соответствовать реальному подключению.

Практическая схема электропитания серверной

Конкретная архитектура зависит от критичности сервисов, бюджета, параметров внешнего питания и возможностей помещения. Но для серверной с важными бизнес-системами полезно стремиться к понятной логике, в которой отказ одного элемента не приводит к полной остановке инфраструктуры.

Для менее критичной инфраструктуры схема может быть проще: один ИБП, один PDU и резервное копирование данных. Но даже в этом случае стоит предусмотреть сервисный байпас, отдельное питание для сетевого оборудования, запас по мощности и понятную карту подключений.

Если серверная развивается постепенно, не обязательно сразу строить максимально сложную архитектуру. Важно хотя бы оставить возможность для расширения: предусмотреть свободные автоматы, место в стойке, запас мощности ИБП, дополнительные порты PDU и независимые кабельные трассы. Это позволит модернизировать инфраструктуру без полного пересмотра уже работающей схемы.

Таблица типовых проблем и решений

Ошибки при проектировании питания серверной

Первая ошибка — выбирать ИБП только по мощности без расчёта автономии, характера нагрузки и перспектив расширения. Устройство может выдерживать подключённые серверы, но не обеспечивать необходимое время работы или быстро терять запас после добавления новой дисковой полки.

Вторая ошибка — считать наличие двух блоков питания в сервере полноценным резервированием. Если оба кабеля подключены к одному PDU, одному автомату или одному ИБП, отказоустойчивость остаётся формальной.

Третья ошибка — не предусмотреть сервисный байпас. В результате профилактика батарей, диагностика или замена ИБП требуют отключения оборудования либо выполняются в условиях повышенного риска.

Четвёртая ошибка — подключать к ИБП всё подряд. В серверной важно расставлять приоритеты. Второстепенные нагрузки могут уменьшить время автономной работы критичных серверов и сетевого оборудования.

Пятая ошибка — не мониторить состояние системы. Батареи могут деградировать, нагрузка постепенно увеличиваться, PDU перегружаться, а ИБП переходить в байпас. Без мониторинга эти проблемы становятся заметны только при реальном отключении электричества.

Шестая ошибка — не обновлять документацию после изменений. Если в стойку добавили сервер, переместили кабель, заменили PDU или изменили автомат, схема питания должна отражать это сразу. Иначе в критический момент персонал будет работать с устаревшими данными.

Итог

ИБП остаётся ключевым элементом защиты серверной, но он не способен компенсировать ошибки проектирования всей инфраструктуры. Источник бесперебойного питания помогает пережить кратковременное отключение, корректно завершить работу сервисов и поддержать оборудование до переключения на резервный источник. Но надёжность зависит также от байпаса, распределения нагрузки, PDU, автоматов, резервных путей A/B, состояния батарей и мониторинга.

Правильная схема должна позволять обслуживать ИБП без остановки критичных систем, исключать единые точки отказа и обеспечивать прозрачность потребления в каждой стойке. Для этого нужно разделять нагрузки по приоритету, контролировать подключение серверов с двумя блоками питания, регулярно проверять автономию и поддерживать документацию в актуальном состоянии.

Практичный подход начинается с аудита текущей схемы: от вводного автомата до последней розетки PDU. После этого можно выявить слабые места, добавить сервисный байпас, развести пути A и B, настроить мониторинг и заложить запас для дальнейшего роста инфраструктуры. Тогда ИБП станет не одиноким устройством в стойке, а частью действительно устойчивой системы электропитания.

Часто задаваемые вопросы

Может ли один ИБП полностью защитить серверную?

Нет. ИБП защищает от перебоев питания, но не устраняет перегрузку линий, сбой PDU, ошибочное подключение обоих блоков питания к одному источнику, отсутствие байпаса или неисправность автомата.

Для чего нужен сервисный байпас?

Он позволяет обслуживать, ремонтировать или заменять ИБП без обязательного отключения критичной нагрузки. Во время работы через байпас оборудование обычно получает питание в обход части защитных функций ИБП.

Чем статический байпас отличается от сервисного?

Статический байпас обычно работает автоматически при определённых аварийных режимах ИБП. Сервисный байпас используют вручную или по регламенту для безопасного обслуживания устройства.

Нужно ли подключать оба блока питания сервера к разным PDU?

Да, если требуется отказоустойчивость. Первый блок питания подключают к пути A, второй — к независимому пути B. Иначе отказ одного PDU или автомата может отключить сервер полностью.

Как определить требуемую мощность ИБП?

Нужно измерить текущую нагрузку, оценить пиковое потребление, проверить значения в ваттах и вольт-амперах, добавить запас на расширение и определить необходимое время автономной работы.

Почему ИБП быстро разряжается при отключении электричества?

Причинами могут быть высокая нагрузка, недостаточная ёмкость батарей, старение аккумуляторов, повышенная температура или изменение состава подключённого оборудования.

Можно ли подключить к ИБП все устройства в серверной?

Технически возможно, но не всегда правильно. В первую очередь резервное питание нужно критичным серверам, системам хранения, сетевому оборудованию, межсетевым экранам и системам управления. Второстепенные нагрузки могут сократить автономию важных сервисов.

Как часто нужно проверять систему питания?

Регулярно следует контролировать нагрузку, состояние батарей, температуру, работу ИБП, PDU и уведомлений. Также важно периодически тестировать сценарии корректного завершения работы и обслуживания через байпас.
