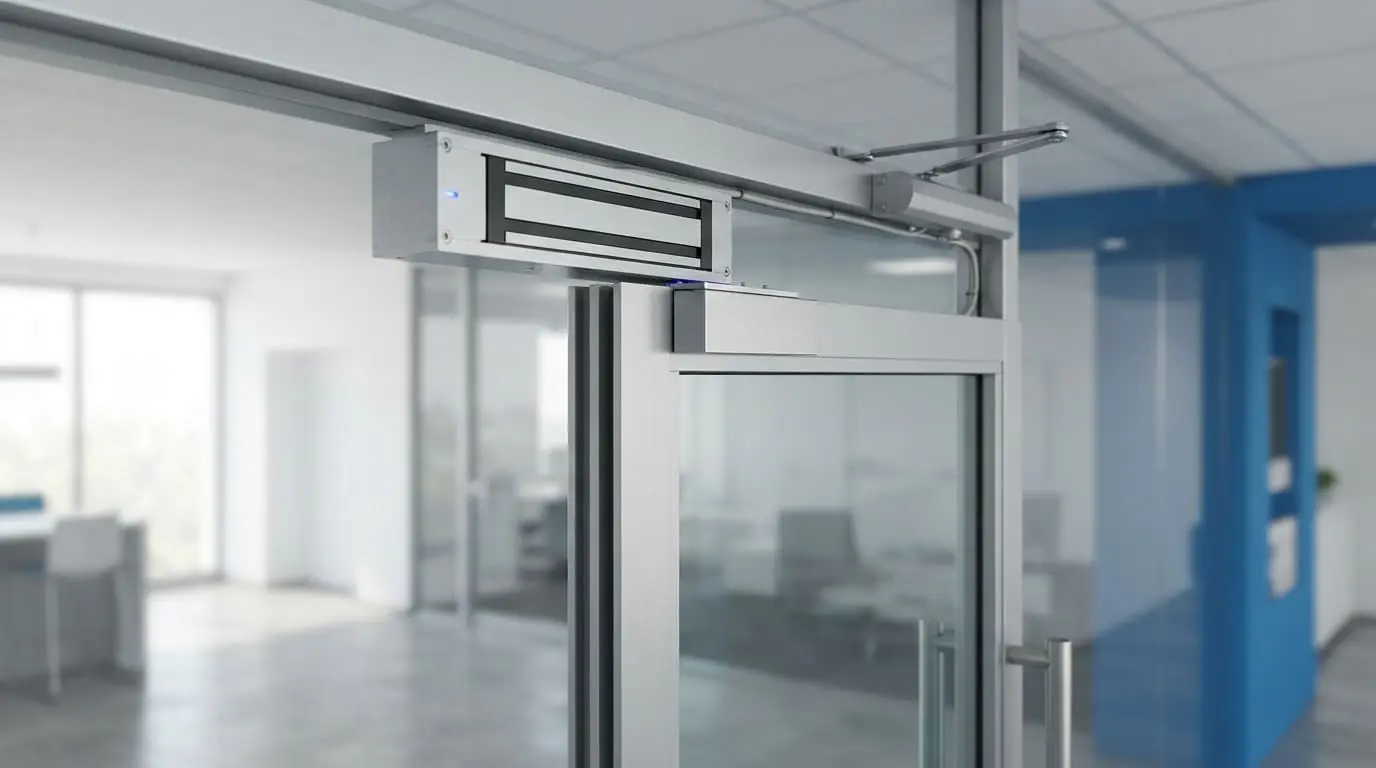

Почему электромагнитный замок держит дверь слабее заявленного: питание, прилегание и работа доводчика

Электромагнитный замок может иметь заявленное усилие удержания в сотни килограммов, но после установки дверь иногда открывается заметно легче, чем ожидает владелец объекта. В такой ситуации проблему часто связывают с качеством самого замка, хотя фактическое усилие зависит не только от его характеристик.

Максимальная сила удержания достигается при определённых условиях: на электромагнит должно подаваться правильное питание, якорная пластина должна полностью прилегать к рабочей поверхности, крепления не должны деформироваться, а дверь после каждого прохода должна стабильно возвращаться в одно и то же закрытое положение. Нарушение любого из этих условий уменьшает фактическое усилие.

Разберём, почему электромагнитный замок может удерживать дверь слабее заявленного, как проверить питание и механическую часть, какую роль играет доводчик и в какой последовательности искать причину проблемы.

Содержание

• Что означает заявленное усилие удержания
• Почему особенно важно полное прилегание якорной пластины
• Как питание влияет на силу удержания
• Ошибки крепления замка и якорной пластины
• Как состояние двери влияет на работу замка
• Как доводчик влияет на электромагнитный замок
• Контроллер, реле и кабельная линия
• Пошаговая диагностика слабого удержания
• Практические ситуации
• Типичные ошибки при монтаже и диагностике
• Когда действительно требуется менять замок
• Итог
• Часто задаваемые вопросы

Что означает заявленное усилие удержания

Электромагнитный замок состоит из электромагнита и металлической якорной пластины. Когда на катушку подаётся питание, магнитное поле притягивает пластину и удерживает дверь закрытой. После снятия питания магнитное поле исчезает, поэтому такой способ запирания часто применяется в системах контроля доступа.

Указанное производителем усилие нельзя воспринимать как гарантированную силу удержания при любых условиях монтажа. Обычно оно характеризует работу исправного устройства при номинальном питании, правильной установке и максимально полном контакте поверхностей.

Например, если часть якорной пластины касается магнита, а другая часть находится на расстоянии даже из-за небольшого перекоса двери, эффективная площадь контакта уменьшается. При попытке открыть дверь нагрузка распределяется уже не по всей поверхности.

Почему особенно важно полное прилегание якорной пластины

Одна из самых распространённых причин слабого удержания — неполный контакт якорной пластины с электромагнитом. Визуально дверь может казаться закрытой, но между рабочими поверхностями остаётся небольшой угол или зазор.

Магнитное взаимодействие очень чувствительно к расстоянию. Поэтому ситуация, когда пластина касается магнита только краем, принципиально отличается от полного прилегания.

Откуда появляется неполный контакт

• дверное полотно провисло на петлях;
• рама имеет геометрические деформации;
• магнит установлен под неправильным углом;
• якорная пластина закреплена без возможности самоустановки;
• использован неподходящий монтажный кронштейн;
• крепёж сместился в процессе эксплуатации;
• дверь останавливается до достижения конечного положения;
• между поверхностями появились загрязнения или посторонний предмет.

Якорная пластина в правильно собранном узле должна иметь предусмотренную конструкцией возможность немного изменять своё положение и самостоятельно выравниваться относительно поверхности магнита. Если затянуть её полностью неподвижно там, где конструкция предполагает небольшой люфт, пластина может перестать компенсировать естественные отклонения двери.

Как проверить прилегание

Закройте дверь без резкого удара и посмотрите, происходит ли контакт одновременно по всей площади. Если одна сторона пластины касается магнита заметно раньше другой, необходимо проверить геометрию двери и положение креплений.

Также полезно несколько раз открыть и закрыть дверь. Если положение контакта меняется от цикла к циклу, проблема, скорее всего, находится не только в замке, но и в механике двери.

При проектировании новой точки доступа важно заранее сопоставить усилие, конструкцию двери и условия монтажа. Если требуется купить электромагнитный замок на дверь, необходимо учитывать не одну цифру удерживающего усилия, а также способ крепления, напряжение питания, направление открывания, материал полотна и совместимость с выбранным монтажным комплектом.

Как питание влияет на силу удержания

Электромагнит создаёт необходимое усилие только при корректном электропитании. Если устройство рассчитано на определённое напряжение, а непосредственно на его клеммах значение заметно ниже, фактическая сила удержания может снизиться.

Почему напряжение может быть ниже нормы

Проверить только выход блока питания недостаточно. Между источником и замком могут находиться десятки метров кабеля, контроллер, релейный модуль и соединения. На каждом участке возможны потери.

Основные причины:

• слишком длинная кабельная линия;
• недостаточное сечение проводника;
• плохие соединения;
• окисление контактов;
• слишком большое количество устройств на одном источнике;
• неправильно подобранный блок питания;
• просадка напряжения при одновременном включении оборудования;
• неисправность промежуточного реле или контроллера.

Где измерять напряжение

Для диагностики важно измерить напряжение непосредственно на клеммах электромагнита в рабочем состоянии. Значение на выходе блока питания может быть нормальным, тогда как после прохождения по кабелю до двери напряжение окажется ниже.

Почему важно учитывать всю нагрузку

Источник питания в СКУД нередко обслуживает не только электромагнитный замок. К нему могут подключаться контроллер, считыватель, кнопка выхода с подсветкой и другие устройства. При расчёте необходимо учитывать суммарное потребление и достаточный рабочий резерв.

Проблема может проявляться только периодически. Например, при обычной работе замок удерживает дверь нормально, но при включении дополнительной нагрузки напряжение проседает. Именно поэтому измерение желательно проводить в том режиме, при котором возникает неисправность.

Ошибки крепления замка и якорной пластины

Даже идеально выровненные поверхности не обеспечат стабильную работу, если основание под магнитом или якорной пластиной недостаточно жёсткое.

При попытке открыть дверь значительное усилие передаётся на:

• корпус электромагнита;
• кронштейн;
• крепёжные элементы;
• дверную раму;
• якорную пластину;
• само дверное полотно.

Если один из этих элементов изгибается или смещается, дверь начинает открываться не за счёт непосредственного преодоления всей силы магнита, а за счёт изменения геометрии узла.

Неподходящий кронштейн

Для разных конструкций двери применяются различные способы монтажа. Универсальная попытка закрепить электромагнит непосредственно там, где удобнее просверлить отверстия, может привести к неправильному положению рабочих поверхностей.

Монтажный элемент должен одновременно обеспечивать:

• правильную геометрию контакта;
• достаточную жёсткость;
• надёжную фиксацию;
• возможность регулировки;
• отсутствие препятствий для движения двери.

Ослабление крепежа

После длительной эксплуатации соединения могут постепенно ослабнуть из-за постоянных циклов открывания и закрывания. Особенно это заметно на интенсивно используемых проходах.

Если раньше дверь удерживалась нормально, а затем проблема появилась постепенно, необходимо проверить не только электрическую часть, но и все точки механической фиксации.

Как состояние двери влияет на работу замка

Электромагнит не исправляет геометрию дверного полотна. Он только удерживает якорную пластину после того, как дверь уже заняла правильное положение.

Поэтому перед регулировкой СКУД полезно проверить саму дверь.

Провисание полотна

Со временем петли могут изнашиваться, а тяжёлая дверь — немного опускаться. Даже небольшое изменение геометрии способно привести к тому, что центр якорной пластины перестанет совпадать с рабочей поверхностью магнита.

Косвенным признаком провисания служит ситуация, когда дверь приходится приподнимать, подтягивать или сильнее нажимать для полного закрытия.

Уплотнители и сопротивление закрыванию

Новый или слишком жёсткий уплотнитель способен создавать обратное усилие в последние миллиметры движения. Визуально дверь почти закрыта, однако пластина ещё не заняла необходимое положение.

Аналогичный эффект могут давать:

• деформированные уплотнители;
• трение полотна о коробку;
• перекошенный порог;
• кабельный переход, ограничивающий движение;
• неправильно установленная фурнитура.

Как доводчик влияет на электромагнитный замок

Доводчик выполняет критически важную функцию: после прохода человека он возвращает дверь в закрытое положение и должен обеспечить уверенный контакт якорной пластины с электромагнитом.

Если дверь каждый раз останавливается в нескольких миллиметрах от конечной точки, электромагнит может притянуть пластину лишь частично либо вообще не сформировать правильный контакт.

Слишком медленное движение в конце

Настройка доводчика обычно позволяет регулировать характер движения двери на разных участках закрывания. Если заключительная стадия настроена недостаточно уверенно, сопротивление уплотнителя, воздушное давление или трение может остановить дверь раньше времени.

Слишком высокая скорость

Обратная ситуация тоже нежелательна. Слишком быстро закрывающаяся дверь ударяется о конечную точку, может отскочить назад, создаёт повышенную нагрузку на крепления и делает работу прохода менее комфортной.

Поэтому задача заключается не в том, чтобы дверь закрывалась максимально сильно, а в том, чтобы она стабильно и контролируемо доходила до положения полного контакта.

Доводчик должен соответствовать двери

При подборе учитывают массу и размеры полотна, условия эксплуатации, направление движения, требования объекта и интенсивность прохода. Слишком слабое устройство может не справляться с дверью, а неправильная регулировка более мощного не решает проблему автоматически.

Если для точки доступа необходимо купить дверной доводчик, его следует рассматривать в связке с массой и геометрией двери, установленным электромагнитным замком и сопротивлением, возникающим в самом конце закрывания.

Контроллер, реле и кабельная линия

Электромагнитный замок является только одним элементом точки доступа. Команда на открытие может проходить через контроллер или промежуточное реле, а питание — через несколько соединений.

Поэтому нестабильность иногда выглядит как проблема замка, хотя её источник находится в другом месте.

Ненадёжные контакты

Ослабленная клемма способна создавать дополнительное сопротивление. При небольшой нагрузке проблема может быть незаметна, но под током электромагнита появляется падение напряжения.

Особое внимание следует уделять:

• клеммам блока питания;
• соединениям внутри монтажных коробок;
• контактам реле;
• местам перехода на гибкий кабель двери;
• участкам, где проводник мог получить механическое повреждение.

Ошибка в логике управления

В некоторых системах проблема проявляется не как постоянное слабое удержание, а как кратковременное отпускание двери. Например, команда открытия формируется ошибочно, контакт реле работает нестабильно или контроллер перезапускается из-за питания.

Это уже другой тип неисправности: магнит способен удерживать дверь нормально, но питание периодически снимается.

Систему необходимо рассматривать целиком

Когда на объекте используются несколько дверей, считыватели, контроллеры, идентификаторы и программное управление, диагностика отдельного замка становится частью общей проверки системы. При планировании объекта имеет смысл оценивать не только стоимость отдельных компонентов: на итоговую цену СКУД влияет состав точек прохода, тип идентификации, исполнительные устройства, источники питания, контроллеры и особенности монтажа.

Пошаговая диагностика слабого удержания

Искать неисправность удобнее последовательно. Если сразу менять электромагнит, блок питания и доводчик, определить реальную причину будет сложно.

Шаг 1. Отключить влияние электромагнита

Необходимо понять, может ли дверь самостоятельно занять нормальное закрытое положение. Если для этого её приходится дожимать рукой, причина уже частично найдена.

Шаг 2. Проверить повторяемость

Откройте дверь на разный угол и отпустите её несколько раз. Якорная пластина должна каждый раз попадать примерно в одно и то же положение относительно магнита.

Шаг 3. Оценить контакт

После закрытия проверьте визуальное положение пластины. Не должно быть выраженного угла, перекоса или смещения за пределы рабочей зоны.

Шаг 4. Проверить питание

Измерение выполняют под нагрузкой, поскольку именно рабочий режим показывает реальные потери в линии.

Шаг 5. Локализовать участок проблемы

Если напряжение непосредственно у электромагнита заметно отличается от напряжения источника, линию проверяют по участкам. Это позволяет понять, где именно возникает падение.

Практические ситуации

Ситуация 1. Замок новый, но дверь легко отрывается

Если оборудование установлено недавно, первым подозреваемым становится монтаж. Следует проверить параллельность поверхностей, способ крепления якорной пластины и фактическое напряжение на замке.

Замена нового электромагнита на более мощный без устранения перекоса может почти ничего не изменить.

Ситуация 2. Раньше всё работало нормально

Постепенное ухудшение чаще заставляет проверить изменение механики: провисание двери, ослабление кронштейнов, состояние доводчика и соединений.

Если проблема появилась после ремонта, замены уплотнителя или регулировки двери, стоит начать именно с изменённого участка.

Ситуация 3. Утром дверь держится, вечером — хуже

Периодическая неисправность требует проверки условий, которые меняются в течение дня. Это может быть повышенная нагрузка на источник питания, температурное изменение геометрии конструкции или особенности интенсивной эксплуатации.

Ситуация 4. Дверь удерживается только после ручного прижатия

Это характерный признак проблемы с конечным положением. После ручного прижатия рабочие поверхности соединяются правильно, и магнит развивает нормальное усилие. Следовательно, необходимо искать причину, которая мешает двери самостоятельно занять такое же положение.

Ситуация 5. Дверь отрывается сначала одним углом

Если при открывании сначала появляется зазор с одной стороны, следует проверить параллельность якорной пластины и магнита. Такая механика фактически позволяет постепенно уменьшать площадь контакта вместо одновременного преодоления удержания по всей поверхности.

Типичные ошибки при монтаже и диагностике

1. Замок выбирают только по максимальному усилию. Более высокая паспортная характеристика не компенсирует неправильную установку и слабое питание.
2. Напряжение проверяют только возле блока питания. Необходимо измерять его непосредственно на замке под нагрузкой.
3. Игнорируют положение якорной пластины. Даже небольшой перекос способен заметно ухудшить контакт.
4. Якорную пластину затягивают без учёта конструкции крепления. Она может потерять возможность правильно выравниваться относительно магнита.
5. Регулируют только доводчик. Если дверь провисла или трётся о коробку, регулировка скорости не устранит механическую причину.
6. Делают закрывание максимально резким. Удар двери не улучшает удержание и увеличивает нагрузку на конструкцию.
7. Не проверяют жёсткость кронштейна. Подвижное крепление способно создавать ощущение слабого магнита.
8. Используют источник питания без расчёта общей нагрузки. Подключение дополнительных устройств может вызвать просадку напряжения.
9. Сразу меняют электромагнит. Если причина находится в двери, проводке или доводчике, новый замок будет работать аналогично.

Когда действительно требуется менять замок

Замена электромагнита оправданна, если после проверки установлено, что дверь правильно отрегулирована, якорная пластина прилегает полностью, питание соответствует требованиям, соединения исправны, но устройство всё равно не создаёт необходимого усилия.

Также замена или подбор другой модели может потребоваться, если исходное оборудование изначально не соответствует условиям объекта.

Например, необходимо пересмотреть решение при изменении:

• массы и конструкции двери;
• условий эксплуатации;
• требований к контролю доступа;
• способа монтажа;
• интенсивности использования;
• архитектуры системы электропитания.

При этом повышение номинального удерживающего усилия не должно становиться универсальным способом решения любых проблем с дверью. Сначала необходимо обеспечить корректные условия работы исполнительного устройства.

Итог

Электромагнитный замок может удерживать дверь слабее заявленного даже при отсутствии явной неисправности самого устройства. Паспортное усилие достигается только тогда, когда электромагнит получает необходимое питание, а якорная пластина правильно и полностью соприкасается с рабочей поверхностью.

Поэтому диагностику стоит начинать с двери. Полотно должно свободно двигаться, не провисать и каждый раз занимать одинаковое конечное положение. После этого проверяют положение якорной пластины, жёсткость креплений и работу доводчика.

Следующий этап — электрическая часть. Напряжение необходимо измерять непосредственно на электромагните под нагрузкой, а при обнаружении потерь последовательно проверять кабельную линию, соединения, реле, контроллер и источник питания.

Особое значение имеет совместная работа замка и доводчика. Доводчик должен не просто двигать дверь в сторону коробки, а стабильно доводить её до положения полного контакта без сильного удара и последующего отскока.

Такой подход позволяет не менять исправное оборудование вслепую, а определить конкретную причину слабого удержания и восстановить нормальную работу точки контроля доступа.
