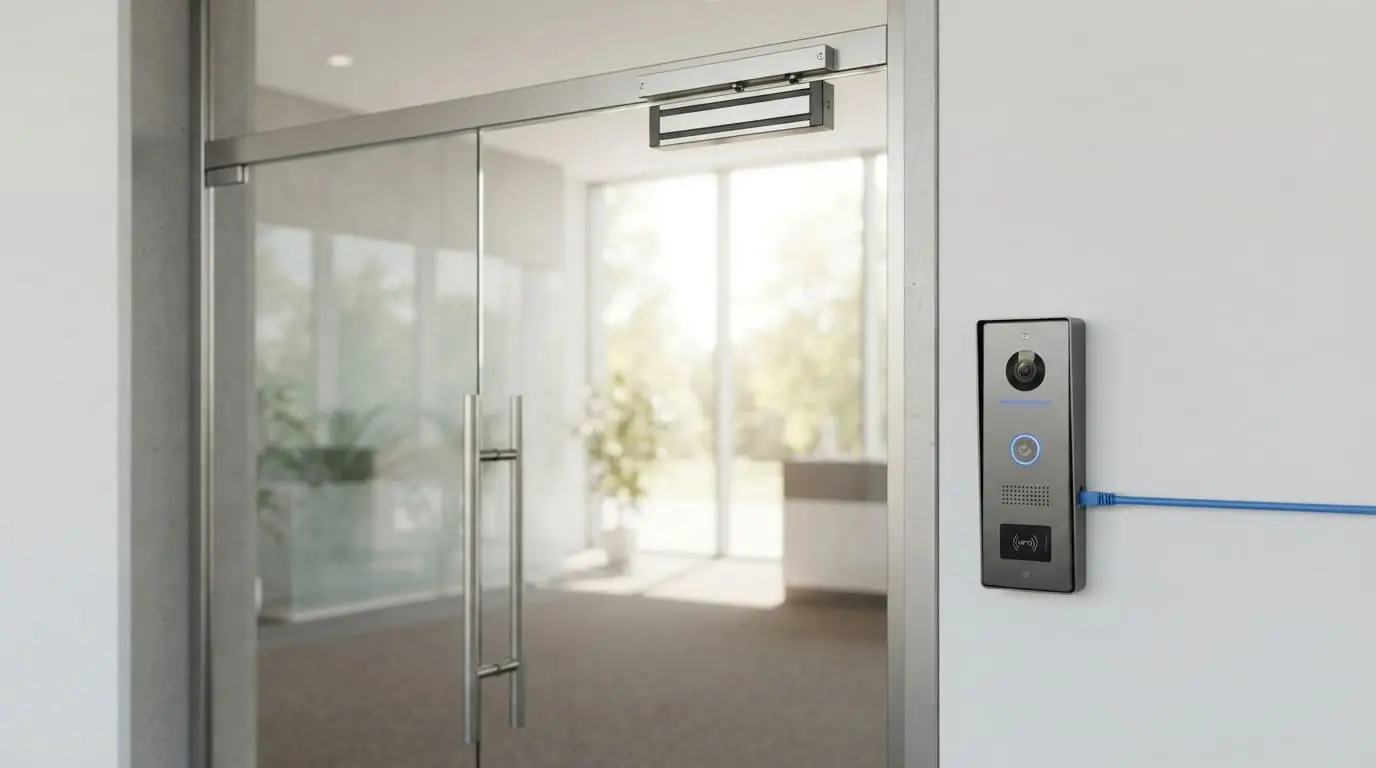

Ошибки установки IP-вызывной панели: высота, контровой свет, PoE-питание и подключение замка

IP-вызывная панель может иметь качественную камеру, микрофон, динамик и поддержку управления доступом, но при неудачной установке часть возможностей оборудования теряется. Камера показывает лицо слишком тёмным, посетитель оказывается вне кадра, связь периодически пропадает, а команда открытия двери срабатывает нестабильно.

Такие проблемы часто появляются не из-за характеристик самой панели, а из-за ошибок на этапе монтажа. Значение имеют высота и угол установки, направление солнечного света, расположение источников освещения, способ подачи питания, длина кабельной линии, схема управления замком и даже положение панели относительно дверного полотна.

Разберём основные ошибки установки IP-вызывной панели, объясним, как выбрать место монтажа, избежать контрового света, правильно организовать PoE-питание и подключить электромагнитный замок, чтобы домофонная система работала стабильно в реальных условиях.

Содержание

• Почему место установки нужно выбирать до прокладки кабеля
• На какой высоте устанавливать вызывную панель
• Как проверить реальную зону обзора камеры
• Контровой свет: почему лицо посетителя становится тёмным
• Освещение и качество изображения ночью
• Ошибки при организации PoE-питания
• Сеть и кабельная линия
• Как правильно связать панель и электромагнитный замок
• Реле, контроллер и отдельное питание замка
• Монтаж на улице и защита оборудования
• Почему после установки ухудшается звук
• Проверка системы перед окончательным монтажом
• Типичные ошибки установки
• Практические сценарии
• Итог
• Часто задаваемые вопросы

Почему место установки нужно выбирать до прокладки кабеля

Одна из распространённых ошибок — сначала вывести кабель возле двери, а затем устанавливать панель именно в этой точке. Такое решение удобно для монтажника, но не всегда удобно для пользователя и камеры.

После включения выясняется, что посетителю приходится отходить назад, чтобы попасть в кадр, низкий человек виден только частично, высокая камера смотрит сверху, а днём объектив направлен непосредственно на яркое окно или солнце.

Перед прокладкой кабельной линии полезно временно определить предполагаемое положение панели и проверить:

• где обычно будет стоять посетитель;
• попадает ли лицо в центральную часть кадра;
• видна ли зона перед дверью;
• не перекрывает ли открытая дверь камеру;
• не направлен ли объектив на солнце, окно или мощный светильник;
• удобно ли нажимать кнопку вызова;
• можно ли провести сетевой кабель без нежелательных соединений;
• где находятся контроллер, источник питания и замок.

При выборе оборудования также важно учитывать условия конкретного входа. Если нужна вызывная панель в Минске для офиса, склада, предприятия или другого объекта, полезно заранее сопоставить угол обзора камеры, исполнение корпуса, способ питания, сетевые интерфейсы и варианты управления дверью с будущей точкой установки.

На какой высоте устанавливать вызывную панель

Универсальной высоты, которая одинаково хорошо подходит для любой панели и любого объекта, не существует. Ориентироваться следует на положение камеры, угол её обзора и реальную точку, где будет находиться посетитель.

Почему нельзя учитывать только средний рост человека

Панелью будут пользоваться люди разного роста. Кроме того, посетитель может стоять не вплотную к стене, а на расстоянии от двери. Чем шире вертикальный угол обзора камеры, тем проще получить удобный кадр для разных пользователей.

При слишком высокой установке возникают проблемы:

• камера показывает преимущественно верхнюю часть головы;
• лицо человека небольшого роста находится ближе к краю кадра;
• кнопкой вызова неудобно пользоваться;
• возникает слишком сильный верхний ракурс.

Слишком низкое расположение тоже нежелательно:

• высокие посетители могут частично выходить из кадра;
• объектив получает выраженный нижний ракурс;
• уменьшается обзор пространства перед входом;
• оборудование становится доступнее для случайного механического воздействия.

Ориентироваться нужно на объектив, а не на корпус

У разных моделей камера располагается в верхней, центральной или другой части корпуса. Поэтому одинаковая высота нижнего края двух панелей не означает одинаковое положение объектива.

Как проверить реальную зону обзора камеры

Широкий угол обзора в характеристиках не гарантирует, что конкретный вход будет виден удобно. Камера может захватывать большую часть стены и пола, но недостаточно хорошо показывать лицо человека, стоящего непосредственно перед дверью.

Проверять нужно несколько позиций посетителя

После временного подключения полезно попросить человека встать:

• непосредственно возле кнопки;
• на шаг дальше;
• немного левее и правее;
• в положении, в котором человек естественно ожидает открытия двери.

Это позволяет понять, насколько камера чувствительна к положению посетителя.

Не забывать о пространстве перед дверью

Иногда оператору важно видеть не только лицо, но и часть пространства возле входа: сумку посетителя, сопровождающего человека, доставленный груз или обстановку перед дверью.

Поэтому слишком узкий кадр тоже может быть неудобен, даже если лицо занимает большую часть изображения.

Открытая дверь может перекрывать изображение

Если панель установлена слишком близко к краю дверного проёма, открывающееся полотно способно закрыть объектив или частично перекрыть его зону обзора.

Этот момент особенно важно проверять на дверях, которые открываются наружу в сторону панели.

Контровой свет: почему лицо посетителя становится тёмным

Одна из наиболее заметных ошибок проявляется только в определённое время суток. Утром изображение выглядит нормально, а днём за человеком появляется яркий фон, после чего лицо становится слишком тёмным.

Это происходит, когда камера одновременно видит объекты с очень большой разницей яркости.

Типичные источники контрового света

• солнце за спиной посетителя;
• яркое небо;
• большое окно напротив входа;
• открытые ворота с ярко освещённой улицей;
• мощный светильник;
• светлая поверхность, отражающая солнечный свет.

Камера пытается сохранить детали в светлой области и уменьшает экспозицию. В результате лицо, находящееся в тени, становится тёмным.

Почему проблему нельзя оценивать только утром

Солнце меняет положение в течение дня и сезона. Точка, которая выглядит удачной при утренней установке, после обеда может оказаться направленной практически против света.

Поэтому для уличного объекта полезно заранее оценить ориентацию входа относительно сторон света и возможные источники яркого фона.

Помогут ли функции компенсации яркости

Современные камеры могут использовать различные методы обработки изображения для сложного освещения. Они действительно способны улучшить видимость лица, но не отменяют необходимость правильного выбора места.

Освещение и качество изображения ночью

Днём место установки может выглядеть идеальным, но вечером появляются другие проблемы. В кадре возникают засветки от светильников, отражения от стен или недостаток света на лице посетителя.

Светильник не должен светить непосредственно в объектив

Особенно нежелательны яркие точечные источники света возле камеры. Они создают локальную пересветку и могут ухудшить видимость остальных частей изображения.

Отражение от близкой поверхности

Если панель установлена в глубокой нише, возле светлой стены или другой отражающей поверхности, встроенная подсветка может частично возвращаться в объектив.

В результате центральная часть кадра остаётся относительно тёмной, а ближайшая поверхность становится слишком яркой.

Проверять нужно и человека, и фон

Цель освещения — не сделать всю входную зону максимально яркой, а обеспечить достаточную разборчивость лица и окружающего пространства без сильного перепада экспозиции.

Ошибки при организации PoE-питания

Поддержка Power over Ethernet позволяет передавать питание и данные по одному сетевому кабелю. Это упрощает монтаж, но только при совместимости оборудования и корректном расчёте линии.

Ошибка 1. Подключение к обычному сетевому порту

Не каждый Ethernet-порт выдаёт питание. Если панель рассчитана на PoE, источник должен поддерживать соответствующую технологию либо необходимо использовать дополнительное устройство питания.

Ошибка 2. Несовместимый стандарт или недостаточная мощность

Перед подключением необходимо проверить требования конкретной панели и возможности PoE-порта.

Нельзя ориентироваться только на наличие надписи PoE. Важно понимать, какое питание требуется устройству и какую мощность способен обеспечить источник.

Ошибка 3. Игнорирование длины и качества линии

Сетевой кабель одновременно передаёт данные и питание, поэтому качество проводников и соединений имеет значение. Плохой обжим, повреждение пары или некачественный контакт могут проявляться нестабильной связью либо периодическими перезагрузками панели.

Когда нужен отдельный инжектор

Если существующий коммутатор не поддерживает PoE, но сетевую инфраструктуру не требуется полностью менять, питание конкретного устройства можно организовать отдельно. В такой ситуации poe инжектор устанавливается в сетевую линию между обычным Ethernet-портом и совместимой IP-панелью, при этом его характеристики должны соответствовать требованиям подключаемого оборудования.

Сеть и кабельная линия

Даже если питание панели организовано правильно, нестабильная сеть может ухудшить видеосвязь, работу приложения и передачу команд.

Что проверить в кабельной линии

• целостность всех используемых пар;
• качество обжима;
• соответствие категории кабеля требуемой скорости;
• отсутствие лишних промежуточных соединений;
• состояние коммутационных розеток;
• сетевой порт коммутатора;
• отсутствие повреждения кабеля в месте прохода через стену или дверную конструкцию.

Почему временное подключение полезно

До окончательной фиксации можно подключить панель коротким проверенным патч-кордом рядом с сетевым оборудованием. Если устройство работает стабильно, а после подключения к постоянной линии появляются проблемы, область диагностики значительно сужается.

IP-адрес и сетевые настройки

После монтажа необходимо исключить конфликт IP-адресов и убедиться, что панель находится в правильном сетевом сегменте.

В корпоративной инфраструктуре также могут иметь значение:

• VLAN;
• правила межсетевого экрана;
• маршрутизация между сегментами;
• доступ к серверу домофонии;
• доступ мобильного приложения или рабочего места оператора.

Как правильно связать панель и электромагнитный замок

Наличие релейного выхода на вызывной панели ещё не означает, что электромагнитный замок следует подключать непосредственно к ней.

Панель часто выполняет функцию управляющего устройства: после подтверждения посетителя её реле меняет состояние контакта, а отдельная цепь управления уже снимает питание с замка.

Особенность электромагнитного замка

Электромагнитный замок обычно удерживает дверь при наличии питания. Для разблокировки питание с магнита необходимо снять.

Поэтому важно правильно выбрать используемые контакты реле и логику схемы.

Почему отдельное питание предпочтительнее

Исполнительный механизм может потреблять заметно больше энергии, чем сама логическая цепь управления. Кроме того, его питание должно соответствовать требованиям конкретной модели.

При проектировании точки доступа, где планируется купить электромагнитный замок, необходимо заранее определить рабочее напряжение, потребление, способ аварийного снятия блокировки и схему взаимодействия с контроллером или релейным выходом вызывной панели.

Реле, контроллер и отдельное питание замка

На простом объекте релейный выход панели может управлять цепью разблокировки непосредственно. На более сложных объектах между панелью и замком устанавливается контроллер доступа или промежуточное реле.

Когда контроллер полезнее прямого управления

Контроллер позволяет объединить несколько способов доступа:

• открытие после разговора по домофону;
• доступ по карте;
• кнопку выхода;
• расписание;
• события охранной системы;
• централизованное управление.

В этом случае панель становится одним из источников команды, а контроллер отвечает за общую логику двери.

Нужно учитывать аварийные режимы

Для объекта необходимо заранее определить, что должно произойти при:

• отключении электропитания;
• неисправности панели;
• потере сетевой связи;
• отказе контроллера;
• срабатывании аварийной системы.

Поведение двери должно соответствовать требованиям конкретного объекта и применяемой системе безопасности.

Монтаж на улице и защита оборудования

Уличная установка создаёт дополнительные требования. Панель подвергается воздействию осадков, пыли, перепадов температуры, солнечного излучения и конденсата.

Степень защиты корпуса

Необходимо проверить, рассчитана ли конкретная модель на наружную эксплуатацию. Использование внутренней панели под небольшим козырьком не всегда является полноценной заменой уличному исполнению.

Направление осадков

Даже защищённое устройство лучше устанавливать так, чтобы на него не попадал постоянный прямой поток воды с крыши или водостока.

Герметизация ввода кабеля

Слабое место монтажа часто находится не в корпусе самой панели, а в отверстии ввода кабеля и монтажной коробке.

Необходимо исключить попадание влаги к:

• сетевому соединению;
• клеммам питания;
• релейным контактам;
• соединениям замка;
• другой расположенной рядом электронике.

Сильный солнечный нагрев

На южном фасаде корпус может заметно нагреваться. Поэтому при выборе места учитывают не только рабочий диапазон окружающей температуры, но и прямое солнечное воздействие на поверхность оборудования.

Почему после установки ухудшается звук

Камера обычно получает больше внимания при монтаже, однако микрофон и динамик тоже чувствительны к расположению.

Панель слишком близко к шумному оборудованию

Вентиляция, наружный блок климатической системы, производственное оборудование или оживлённая дорога способны значительно ухудшить разборчивость речи.

Монтаж в глубокой металлической нише

Жёсткие поверхности могут создавать отражения звука. Человек слышит голос оператора менее естественно, а микрофон сильнее улавливает эхо.

Громкость нельзя оценивать в тихом помещении

Если панель предназначена для проходной предприятия или входа возле улицы, тестировать её желательно в условиях, близких к реальной эксплуатации.

Настройка, которая кажется слишком громкой в пустом помещении, на шумной проходной может оказаться нормальной.

Проверка системы перед окончательным монтажом

Значительную часть ошибок можно обнаружить до сверления финальных отверстий и герметизации соединений.

Почему одного успешного открытия недостаточно

Разовый тест подтверждает только то, что система способна сработать один раз. Периодические ошибки питания, сети или релейного управления могут проявиться после нескольких циклов.

Именно поэтому желательно проверить серию последовательных вызовов и открытий.

Проверять нужно с рабочего места пользователя

Монтажник видит панель непосредственно возле двери, а оператор взаимодействует с ней через внутренний монитор, компьютер или приложение.

Поэтому окончательное качество необходимо оценивать на той стороне системы, которой будет пользоваться сотрудник.

Типичные ошибки установки

1. Панель устанавливают там, где уже выведен кабель. Место необходимо выбирать по обзору, освещению и удобству использования, а только потом планировать трассу.
2. Высоту определяют по корпусу, а не по положению камеры. У разных моделей объектив расположен по-разному.
3. Камеру проверяют только при одном освещении. Контровой свет может появляться в другое время суток.
4. Не учитывают открытую дверь. Полотно способно перекрывать объектив или мешать подходу к панели.
5. Считают любой Ethernet-порт источником PoE. Обычный сетевой интерфейс питание не подаёт.
6. Не проверяют мощность PoE. Наличие технологии ещё не означает совместимость конкретных устройств.
7. Подключают замок напрямую без проверки релейного выхода. Необходимо учитывать допустимую нагрузку и схему управления.
8. Питают панель и замок без расчёта. Это может приводить к просадкам напряжения и нестабильной работе.
9. Не защищают места соединений от влаги. Даже уличная панель не делает автоматически защищёнными расположенные рядом клеммы и соединители.
10. Не проверяют качество звука после установки. Удобное для камеры место может оказаться неудачным с точки зрения шума и акустики.

Практические сценарии

Ситуация 1. Посетитель виден хорошо утром, но почти неразличим после обеда

Вероятнее всего, изменяется направление солнечного света. Следует сравнить кадр в разное время суток и определить, появляется ли яркий фон за посетителем.

Если проблема связана с расположением камеры, программная настройка экспозиции может улучшить изображение, но не всегда полностью компенсирует неудачный ракурс.

Ситуация 2. Панель периодически перезагружается во время разговора

Необходимо проверить питание непосредственно на устройстве, параметры PoE-источника, качество кабеля и сетевые соединения.

Если на коротком тестовом кабеле проблема исчезает, особое внимание следует уделить постоянной линии.

Ситуация 3. Видео работает, но дверь не открывается

Сеть панели в такой ситуации может быть полностью исправной. Отдельно проверяют релейный выход, настройки времени открытия, контроллер доступа, источник питания замка и исполнительный механизм.

Ситуация 4. Замок открывается с кнопки, но не из домофона

Если тот же исполнительный механизм стабильно работает от другого источника команды, диагностику нужно сосредоточить на реле панели и участке цепи между панелью и контроллером.

Ситуация 5. После дождя панель теряет связь

Помимо корпуса необходимо проверить монтажную коробку и места кабельных соединений. Влага могла попасть именно в сетевой коннектор или клеммы.

Ситуация 6. Посетитель жалуется, что его плохо слышно

Следует оценить уровень фонового шума возле входа, положение микрофона, наличие препятствий и акустику места установки.

Иногда перенос панели на небольшое расстояние от источника постоянного шума даёт больший эффект, чем увеличение чувствительности микрофона.

Итог

Качество работы IP-вызывной панели определяется не только её техническими характеристиками. Даже функциональное оборудование может давать слабое изображение, нестабильную связь и ошибки открытия двери, если при монтаже неправильно выбраны высота, направление камеры, питание или схема управления замком.

Установку следует начинать с оценки реальной точки входа. Нужно определить, где будет стоять посетитель, как меняется освещение в течение дня, не перекроет ли обзор открытая дверь и насколько удобно пользоваться кнопкой вызова.

Высоту лучше проверять по фактическому положению камеры и тестовому изображению, а не по универсальному размеру от пола. Панель должна уверенно показывать посетителей разного роста и достаточную часть пространства перед дверью.

При использовании PoE необходимо проверить совместимость источника и устройства, мощность, качество кабельной линии и стабильность соединения. Само наличие сетевого разъёма ещё не гарантирует возможности подачи питания.

Подключение замка также требует отдельного проектирования. Релейный выход панели формирует команду, но исполнительное устройство должно получать питание по схеме, соответствующей его характеристикам и логике работы системы контроля доступа.

Наиболее надёжный подход — выполнить временное подключение и проверить изображение, звук, сеть, питание и десятки циклов открытия до окончательной фиксации панели. Это позволяет обнаружить большинство монтажных ошибок ещё до завершения работ.
