Как связать ИБП, генератор и автоматику ввода резерва

Связка ИБП, генератора и автоматики ввода резерва нужна там, где оборудование не должно отключаться при пропадании городской сети. Серверная, кассовая зона, система видеонаблюдения, СКУД, телефония, холодильное оборудование, производственная линия или медицинская техника могут по-разному реагировать на отключение питания, но проблема у них одна: простой стоит денег, а иногда ещё и нервов. Причём чем сложнее инфраструктура, тем меньше помогает принцип «поставим генератор, и всё будет хорошо».

Генератор действительно может обеспечить длительную работу при аварии на внешней линии, но он не запускается мгновенно. Ему нужно время на старт, выход на рабочие обороты и стабилизацию напряжения. Автоматика ввода резерва переключает нагрузку между основным и резервным источником, но тоже не заменяет бесперебойное питание. ИБП закрывает короткий провал, защищает оборудование от мгновенного отключения и даёт системе время спокойно дождаться генератора.

Поэтому правильная схема строится не вокруг одного устройства, а вокруг последовательной логики: сначала питание идёт от городской сети, при аварии нагрузку удерживает ИБП, затем запускается генератор, автоматика переводит питание на резерв, а после восстановления сети система возвращается в штатный режим. Если связать эти элементы неправильно, можно получить обратный эффект: генератор запускается, но ИБП не принимает его питание; АВР переключает нагрузку слишком рано; чувствительное оборудование перезагружается; аккумуляторы быстро изнашиваются; а электрик и системный администратор начинают смотреть друг на друга с выражением «ну вот и приехали».

В этой статье разберём, как правильно связать ИБП, генератор и автоматику ввода резерва, какие элементы нужны в схеме, где ставить защиту, что учитывать по мощности, времени автономии, качеству напряжения и распределению нагрузки.

Содержание

• Главная логика связки ИБП, генератора и АВР
• Какую роль выполняет каждый элемент
• Базовая схема подключения
• Как подобрать ИБП под такую систему
• Что учитывать при выборе генератора
• Как работает автоматика ввода резерва
• Почему важно правильно распределить питание
• Стабилизация напряжения и качество питания
• Типовые ошибки при проектировании
• Практическая таблица выбора
• Итог
• Часто задаваемые вопросы

Главная логика связки ИБП, генератора и АВР

Связка ИБП, генератора и АВР нужна потому, что ни один из этих элементов по отдельности не решает всю задачу полностью. ИБП отлично защищает от кратковременного отключения, скачка или просадки напряжения, но его автономность ограничена ёмкостью аккумуляторов. Генератор может работать часами, если есть топливо и обслуживание, но не включается мгновенно. АВР умеет переключать питание, но не удерживает нагрузку во время паузы между исчезновением сети и готовностью резервного источника.

Правильная схема работает по этапам. В обычном режиме оборудование получает питание от городской сети. Если напряжение исчезает или выходит за допустимые пределы, ИБП мгновенно берёт нагрузку на себя. Автоматика фиксирует аварию и запускает генератор. Когда генератор выходит на стабильный режим, АВР переводит питание на резервную линию. После восстановления основной сети автоматика возвращает систему назад, а ИБП продолжает защищать нагрузку от кратковременных провалов и помех.

Важно не путать резервирование питания с простой установкой оборудования. Система должна учитывать мощность нагрузки, пусковые токи, тип потребителей, качество напряжения генератора, время автономии ИБП, задержки переключения, защитные автоматы, заземление, нейтраль, обслуживание и сценарии отказа. Иначе схема будет выглядеть красиво только на бумаге.

Какую роль выполняет каждый элемент

ИБП отвечает за непрерывность питания на коротком интервале. Он защищает серверы, сетевое оборудование, системы безопасности, кассовую инфраструктуру, телефонию и другую чувствительную технику от мгновенного отключения. В зависимости от типа ИБП он может также фильтровать помехи, стабилизировать выходное напряжение и обеспечивать двойное преобразование.

Генератор нужен для длительной автономной работы. Он не заменяет ИБП, а дополняет его. Если внешнее питание пропало на несколько минут или часов, генератор берёт на себя основную нагрузку после запуска и стабилизации. Для серверных, магазинов, складов и производств это особенно важно: аккумуляторы ИБП не должны работать до полного разряда каждый раз, когда во внешней сети случается серьёзная авария.

АВР контролирует наличие напряжения на основном и резервном вводе. Когда основная сеть пропадает, автоматика запускает резервный источник и переключает нагрузку. Когда сеть восстанавливается, АВР возвращает питание на основной ввод по заданному алгоритму. В нормальной схеме автоматика не должна «дёргать» нагрузку при каждом кратком скачке, поэтому задержки и пороги переключения нужно задавать осознанно.

Базовая схема подключения

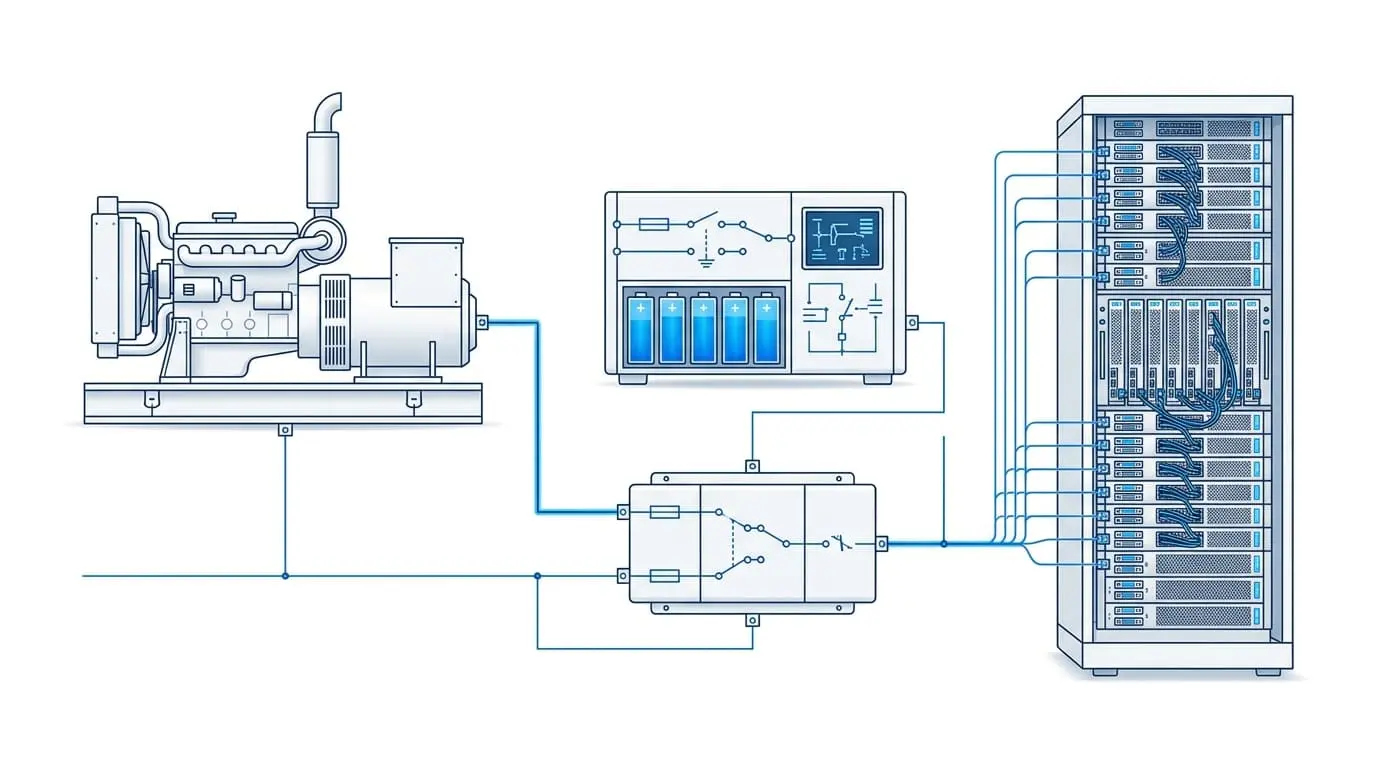

Универсальной схемы для всех объектов нет, но базовая логика обычно выглядит так: основной ввод и резервный ввод от генератора приходят на АВР, далее питание распределяется по группам нагрузки, а критичные потребители подключаются через ИБП. Такая структура позволяет отделить оборудование, которому нужна бесперебойность, от потребителей, которым достаточно резервного питания после запуска генератора.

Например, серверы, коммутаторы, маршрутизаторы, системы хранения данных, IP-телефония, видеонаблюдение и контроллеры доступа часто подключают через ИБП. Освещение, часть розеточных групп, вентиляция или вспомогательное оборудование могут работать от генератора без отдельного ИБП, если кратковременное отключение для них допустимо.

Упрощённая логика может выглядеть так:

Важный момент: ИБП должен корректно работать от генератора. Некоторые ИБП чувствительны к частоте, форме напряжения и нестабильности входа. Если генератор выдаёт питание с сильными колебаниями, ИБП может не перейти на работу от него и продолжит разряжать аккумуляторы. Поэтому совместимость нужно проверять заранее, а не во время первой аварии.

Как подобрать ИБП под такую систему

ИБП выбирают не только по мощности в ваттах или вольт-амперах. Нужно понимать, какую нагрузку он будет защищать, сколько времени он должен удерживать оборудование, есть ли пусковые токи, требуется ли двойное преобразование, нужны ли внешние батарейные модули, мониторинг, удалённое управление и корректное завершение работы серверов.

Для серверных, сетевой инфраструктуры и критичных систем часто используют онлайн-ИБП с двойным преобразованием. Такой тип обеспечивает стабильное выходное напряжение и лучше защищает оборудование от проблем входной сети. Для менее критичных задач могут подойти линейно-интерактивные решения, но их нужно оценивать по требованиям конкретной нагрузки.

При расчёте мощности важно учитывать запас. Если нагрузка сейчас составляет 5 кВт, не стоит подбирать ИБП ровно на 5 кВт. Нужно заложить рост инфраструктуры, пусковые токи, КПД, особенности батарей и возможное добавление оборудования. Практичный запас помогает избежать ситуации, когда после установки ещё одного сервера вся система начинает работать «на честном слове и лёгкой панике».

Если компания планирует ибп купить для связки с генератором и автоматикой резерва, важно заранее уточнить не только мощность, но и диапазон входного напряжения, допустимую частоту, возможность работы от генератора, время автономии, наличие SNMP-карты, поддержку внешних батарей и требования к обслуживанию.

Что учитывать при выборе генератора

Генератор должен выдерживать рабочую нагрузку и пусковые токи. Электродвигатели, компрессоры, насосы, вентиляция и некоторые блоки питания могут кратковременно потреблять значительно больше номинала. Если это не учесть, генератор будет перегружаться, проседать по напряжению или отключаться защитой.

Для IT-инфраструктуры особенно важно качество выходного напряжения и стабильность частоты. Если генератор работает нестабильно, ИБП может воспринимать его питание как некачественное и не принимать вход. В результате оборудование продолжит работать от аккумуляторов, хотя генератор формально уже запущен. Это один из самых неприятных сценариев, потому что внешне всё выглядит правильно: мотор шумит, лампочки горят, а батареи всё равно разряжаются.

Также нужно учитывать длительность автономной работы. Для кратких аварий достаточно одного подхода, для объектов с частыми отключениями нужен другой. Важны объём топливного бака, доступность дозаправки, вентиляция, отвод выхлопа, шумозащита, площадка установки, сезонная эксплуатация и регулярное обслуживание. Генератор, который не запускали полгода, может внезапно вспомнить об этом в самый неподходящий момент.

Как работает автоматика ввода резерва

АВР контролирует параметры основного ввода и резервного источника. Когда напряжение на основной линии пропадает или выходит за допустимые пределы, автоматика запускает резервный источник. После стабилизации генератора она переключает нагрузку. При восстановлении основной сети АВР ждёт заданное время, проверяет стабильность и возвращает питание обратно.

Задержки переключения играют большую роль. Если АВР будет реагировать на каждую краткую просадку, генератор станет запускаться слишком часто. Это вредно для оборудования и неудобно в эксплуатации. Если задержка слишком большая, ИБП будет дольше работать от аккумуляторов. Баланс зависит от объекта, качества внешней сети и требований нагрузки.

Важно правильно задать приоритеты. Обычно основная сеть имеет приоритет, а генератор включается только при аварии. Но бывают схемы, где резервный источник используют по особой логике: например, при ограничении мощности, плановых отключениях или работе удалённых объектов. В любом случае алгоритм должен быть понятен технической службе.

Также нужно учитывать защиту от обратной подачи напряжения. Генератор не должен отправлять энергию во внешнюю сеть. Это опасно для оборудования и людей. Поэтому АВР должен обеспечивать корректную электрическую развязку между вводами.

Почему важно правильно распределить питание

После АВР питание нужно грамотно распределить между группами нагрузки. Не всё оборудование одинаково критично. Серверы, коммутаторы, маршрутизаторы, IP-телефония, видеонаблюдение и системы доступа обычно требуют бесперебойного питания. Освещение, отдельные розетки, вентиляция или вспомогательные устройства могут иметь другие требования.

Разделение нагрузки помогает не перегружать ИБП и генератор. Если подключить к ИБП всё подряд, аккумуляторы быстро разрядятся, а система станет дороже и сложнее. Гораздо разумнее выделить критичные цепи, которые действительно должны работать без паузы, и отделить их от некритичных потребителей.

В серверных и телекоммуникационных шкафах для управляемого подключения оборудования часто используют блок распределения питания, который помогает аккуратно организовать питание устройств, контролировать нагрузку по линиям и снизить хаос из удлинителей, переходников и случайных подключений.

Также важно подписывать линии, вести документацию, указывать, какие потребители подключены к ИБП, какие питаются только от генератора, какие отключаются при аварии. Без такой карты питания обслуживание превращается в квест: вроде всё подключено, но никто не знает, почему при отключении сети продолжает работать кофемашина, а коммутатор — нет.

Стабилизация напряжения и качество питания

Качество питания влияет на срок службы оборудования и стабильность работы всей схемы. Просадки, скачки, перекос фаз, помехи и нестабильная частота могут вызывать перезагрузки, ошибки блоков питания, ускоренный износ аккумуляторов и некорректную работу автоматики. Особенно чувствительны серверы, сетевое оборудование, системы безопасности, медицинская техника и промышленная электроника.

В некоторых случаях стабилизацию обеспечивает сам ИБП, особенно если используется онлайн-модель с двойным преобразованием. Но бывают задачи, где стабилизатор ставят отдельно: например, на объекте с нестабильной внешней сетью, частыми просадками или оборудованием, которое не подключают через ИБП, но всё равно нужно защитить.

Если требуется купить стабилизатор напряжения для объекта с генератором и АВР, важно учитывать мощность нагрузки, тип сети, диапазон входного напряжения, скорость реакции, точность стабилизации, фазность, условия установки и совместимость с остальными элементами схемы.

Типовые ошибки при проектировании

Первая ошибка — считать генератор полноценной заменой ИБП. Генератор не запускается мгновенно, поэтому чувствительное оборудование без ИБП успеет отключиться или перезагрузиться. Для серверов, сетевого ядра, телефонии и систем безопасности это недопустимо.

Вторая ошибка — выбирать ИБП без проверки совместимости с генератором. Если ИБП слишком строго оценивает входную частоту или форму напряжения, он может не принять питание от резервного источника. На практике это приводит к разряду батарей даже при работающем генераторе.

Третья ошибка — не учитывать пусковые токи. Генератор и коммутационное оборудование должны выдерживать не только номинальную, но и кратковременную нагрузку при запуске двигателей, компрессоров, насосов и другой техники.

Четвёртая ошибка — подключать к ИБП слишком много некритичных потребителей. Чем больше лишней нагрузки, тем меньше время автономии и выше стоимость системы. Критичные и второстепенные цепи нужно разделять.

Пятая ошибка — забывать про обслуживание. Аккумуляторы ИБП стареют, генератор требует тестовых запусков, топливо нужно контролировать, контакты и автоматику — проверять. Резервное питание без регламента обслуживания постепенно превращается в красивый шкаф с неопределённым характером.

Шестая ошибка — не документировать схему. При аварии техническая служба должна быстро понять, какие линии питаются от ИБП, какие от генератора, где находится АВР, какие автоматы отвечают за группы нагрузки и как вернуть систему в штатный режим.

Практическая таблица выбора

Ниже приведена таблица, которая помогает быстро определить, какие элементы нужны для разных сценариев резервного питания.

Итог

ИБП, генератор и автоматика ввода резерва работают эффективно только в связке. ИБП закрывает мгновенный провал питания и защищает чувствительное оборудование. Генератор обеспечивает длительную автономную работу. АВР контролирует вводы, запускает резервный источник и переключает нагрузку по заданной логике.

При проектировании нужно учитывать мощность нагрузки, пусковые токи, время автономии, качество напряжения, совместимость ИБП с генератором, задержки АВР, распределение критичных цепей, защиту, заземление, мониторинг и обслуживание. Простая закупка оборудования не гарантирует надёжности, если элементы не согласованы между собой.

Практичный подход выглядит так: сначала разделить нагрузки по критичности, затем рассчитать мощность и время автономии, подобрать ИБП, генератор и АВР, продумать распределение питания, проверить совместимость, провести тест под нагрузкой и закрепить регламент обслуживания. Тогда резервное питание становится не набором отдельных устройств, а управляемой системой, которая действительно помогает при аварии.

Часто задаваемые вопросы

Можно ли обойтись только генератором без ИБП?

Для чувствительного оборудования обычно нет. Генератору нужно время на запуск и стабилизацию, а за этот период серверы, сеть или телефония могут отключиться. ИБП закрывает этот промежуток.

Зачем нужен АВР, если есть генератор?

АВР автоматически контролирует основную сеть, запускает резервный источник и переключает нагрузку. Без автоматики переход на генератор придётся выполнять вручную, что не подходит для критичных систем.

Почему ИБП может не работать от генератора?

Причина может быть в нестабильной частоте, неподходящей форме напряжения, узком диапазоне входных параметров ИБП или недостаточной мощности генератора. Совместимость нужно проверять заранее.

Какой запас мощности закладывать?

Запас зависит от типа нагрузки, пусковых токов и планируемого роста. В большинстве проектов не стоит подбирать ИБП и генератор строго по текущему потреблению без резерва.

Все ли оборудование нужно подключать через ИБП?

Нет. Через ИБП обычно подключают критичные системы, которым нельзя отключаться даже на несколько секунд. Второстепенные потребители можно питать от генератора после запуска.

Нужно ли тестировать систему резервного питания?

Да. Нужно проверять отключение основной сети, запуск генератора, переключение АВР, работу ИБП, возврат на основной ввод и поведение нагрузки. Без теста схема остаётся теоретической.

Как часто нужно обслуживать такую систему?

Периодичность зависит от оборудования и условий эксплуатации. Обычно проверяют аккумуляторы ИБП, состояние генератора, топливо, автоматику, контакты, журналы событий и работу системы под нагрузкой.
