Как подобрать оптику под задачу: тип кабеля, коннекторы, кросс и пигтейлы — чтобы не потерять сигнал на мелочах
Почему оптика теряет сигнал не из-за кабеля, а из-за стыков и дисциплины сборки
В оптической линии почти всегда выигрывает тот, кто думает системно. Ошибка начинается, когда выбор сводят к одному параметру, например к типу волокна, и игнорируют все остальные элементы тракта. Оптика ведёт себя как цепочка из участков и соединений: один лишний переходник, неудачная полировка или грязный торец легко съедают запас, который закладывали на кабель и модули. В итоге проблема выглядит как слабый сигнал или нестабильность, хотя реальная причина лежит в механике и культуре монтажа.
Что считается потерей сигнала в практических терминах и как это проявляется в сети
Потеря сигнала в инженерной реальности редко проявляется красивым сообщением в интерфейсе коммутатора. Чаще она выглядит как периодические ошибки на порту, рост повторов пакетов на верхних уровнях, деградация качества для сервисов реального времени и всплески ошибок CRC или FEC в зависимости от оборудования. На уровне эксплуатации это превращается в жалобы: удалённые базы открываются медленнее, телефония начинает резать фразы, видеопотоки теряют кадры. Важно понимать, что оптика может оставаться в линке, но работать на грани по бюджету. Тогда любые колебания температуры, небольшое смещение коннектора или случайное прикосновение к патчкорду уже дают заметный эффект.
Где чаще всего появляется затухание и отражения трасса, коннекторы, сварка, патчкорды
На магистрали потери обычно распределяются равномерно и предсказуемо, если трасса проложена корректно и кабель не пережат. Основные сюрпризы скрываются в местах соединений. Коннектор с загрязнённой торцевой поверхностью, неудачная полировка, микроскопическая царапина или неплотная посадка в адаптере создают дополнительные потери и отражения. Плохая сварка даёт постоянную, часто стабильную потерю на конкретной точке. Плохой патчкорд добавляет проблемы радиусом изгиба и механической нагрузкой на феррулу. Чем больше соединений, тем больше вариантов для ошибки и тем меньше запас на работу модуля на реальных условиях.
Почему выбор компонентов важнее попыток лечить проблему усилителями и передатчиками
Рынок любит лечить бюджет оптики более мощными модулями. На практике такой подход переносит проблему в эксплуатацию. Устройство действительно может продавить запас, но оно не убирает источник потерь и отражений. Более того, сильный перекос по мощности в некоторых сценариях приводит к переосвещению приёмника и создаёт новую нестабильность. В корпоративной инфраструктуре правильнее добиться аккуратной линии с понятной схемой соединений, чистыми торцами, грамотным кроссом и прозрачной документацией. Тогда обслуживание занимает минуты, а не превращается в расследование.
Минимальный набор исходных данных для корректного подбора оптической линии
Для подбора компонентов нужно собрать конкретику, иначе выбор превращается в угадайку. Достаточно набора: топология, длины, условия прокладки, сценарий роста и требования по доступности. Также важно заранее определить, какие устройства будут стоять на концах линии и какие типы портов они поддерживают, потому что именно это задаёт реальные ограничения по волокну, коннекторам и допустимым потерям. Если точные параметры модулей на этапе планирования неизвестны, следует закладывать бюджет консервативно и снижать число соединений.
Быстрые ответы по теме
Что важнее при выборе оптики длина линии или тип коннектора
Длина определяет требования к типу волокна и запасу оптического бюджета, потому что она задаёт базовое затухание. Тип коннектора влияет на потери на соединениях и удобство эксплуатации, а также на плотность портов в кроссе и на оборудовании. Правильный подбор учитывает оба параметра: длина задаёт основу, а коннекторы и стыки решают, сохранится ли запас в реальности.
Можно ли смешивать разные типы коннекторов и адаптеров в одной линии
Смешивание возможно через переходные элементы и кроссы, но каждый дополнительный стык добавляет потери и увеличивает риск ошибок при обслуживании. Если объект проектируется с нуля, лучше задать единый стандарт коннектора и полировки на всей площадке. Если объект расширяется, стоит минимизировать переходы и фиксировать их в документации, чтобы инженер на обслуживании не тратил время на догадки.
С чего начать подбор оптики под задачу чек входных параметров
Топология линии магистраль, распределение по этажам, подключение стойка-стойка
Топология определяет, где появятся точки соединения и сколько распределительных узлов потребуется. Линия стойка-стойка в одном здании обычно проще: меньше соединений, понятная трасса, проще диагностика. Магистраль между зданиями требует внимания к внешней среде, вводу в здание, защите и маршруту. Этажное распределение добавляет кроссы на этажах, а значит повышает требования к маркировке, дисциплине кабельного хозяйства и выбору коннекторной базы.
Длины и запас на трассировку почему проектная длина почти всегда меньше фактической
Проект часто рисует линию по прямой, но реальная прокладка идёт по лоткам, стоякам, обходам и технологическим зонам. К длине добавляются вертикальные участки, петли для обслуживания, запас на ввод и укладку в кроссе. Поэтому разумно закладывать запас по длине, особенно на магистралях. На практике часто встречается разница в десятки процентов между чертёжной и фактической длиной, и этот разрыв влияет на выбор компонентов и на реальный бюджет.
Среда прокладки улица, кабель-каналы, лотки, вертикальные шахты и как это влияет на тип оболочки
Условия прокладки диктуют требования к оболочке и конструкции. На улице критичны стойкость к ультрафиолету, влаге и температурным циклам. Внутри здания важны требования по пожарной безопасности и дымообразованию, а также устойчивость к механическим воздействиям на трассе. Вертикальные шахты и стояки предъявляют требования к креплению, радиусам изгиба и к тому, как кабель выдержит собственный вес.
Требования по пропускной способности и сколько они реально диктуют по оптике
Полоса пропускания задаёт требования к активному оборудованию, но косвенно влияет и на выбор волокна. Внутри зданий при умеренных расстояниях часто встречаются решения на многомодовом волокне, но при длинных трассах, межзданных связях и планах на рост обычно выбирают одномодовое. Нельзя привязывать выбор только к текущей скорости, потому что стоимость переделки линии на объекте почти всегда выше разницы в компонентах на старте.
Оптический бюджет как мыслить безопасно без привязки к конкретным моделям
Оптический бюджет складывается из затухания на длине и потерь на соединениях. Если точные параметры модулей неизвестны, можно ориентироваться на принцип: минимизировать число стыков, фиксировать типы полировки и закладывать запас. В реальности на одном объекте встречаются линии с 2–4 соединениями и линии с 8–12, и именно соединения чаще съедают запас. Для безопасного проектирования полезно считать бюджет в худшем сценарии и оставлять резерв на эксплуатационные факторы: загрязнение, микроподвижки, старение компонентов.
Типы волокна и конструкции кабеля как выбрать без переплаты и без риска
Одномодовое и многомодовое волокно в каких задачах уместно каждое
Одномодовое волокно выбирают, когда нужно уверенно пройти большие расстояния, обеспечить универсальность и спокойно масштабировать решения. Оно часто становится стандартом для магистралей и межзданных связей. Многомодовое волокно применяют внутри зданий и в сценариях с ограниченными расстояниями, когда инфраструктура уже заточена под него и есть ясные требования. Важный момент: выбор должен учитывать не только сегодняшнюю длину, но и планы по добавлению промежуточных кроссов и новых узлов.
Конструкции кабеля tight buffer, loose tube, бронирование и выбор под условия монтажа
Конструкция кабеля определяет поведение при монтаже и эксплуатации. Tight buffer чаще используют внутри зданий, где важна удобная разделка и укладка в кроссе. Loose tube подходит для внешних трасс и магистралей, где важна стойкость к влажности и температурным изменениям. Бронирование актуально там, где кабель может получить механическое воздействие: подземные участки, проходы через зоны с риском повреждений, вводы и технологические помещения. Выбор конструкции должен соответствовать рискам среды, иначе экономия превращается в ремонт.
Внутренний и наружный кабель где проходит граница и почему лучше не экономить на оболочке
Наружный кабель рассчитан на влагу, ультрафиолет и температурные циклы, внутренний — на требования пожарной безопасности и эксплуатацию в помещениях. Граница проходит не по формальному месту ввода, а по фактическим условиям. Например, холодные неотапливаемые переходы и технические коридоры могут вести себя как внешняя среда. Ошибка выбора оболочки часто даёт отложенный эффект: сначала всё работает, потом появляются микроповреждения, проникновение влаги и деградация.
Запас прочности на монтаж изгибы, растяжение, радиус укладки
Кабель редко погибает сразу, он деградирует от постоянных нарушений. Наиболее частая причина — изгиб ниже допустимого радиуса и натяжение при протяжке. Поэтому в проекте и в монтаже важно закладывать правильные трассы, использовать ролики и направляющие, не тянуть кабель силой и не фиксировать его в острых углах. Радиусы особенно критичны в стойках и кроссах: там легко сделать красиво визуально, но плохо по механике.
Как собрать спецификацию на оптическо волоконный кабель под объект и избежать несовместимости
Спецификация должна описывать тип волокна, конструкцию, среду прокладки, требования к оболочке, количество волокон, запас по длине и ожидаемую схему оконцовки. Важно также согласовать стандарт коннекторов и полировки на объекте, чтобы не получить набор несовместимых элементов. Когда инженер оформляет заказ на оптическо волоконный кабель, он должен описать не только длину и количество волокон, но и условия прокладки, потому что именно они определяют правильную конструкцию и срок службы линии.
Коннекторы и полировка что выбрать и где чаще всего ошибаются

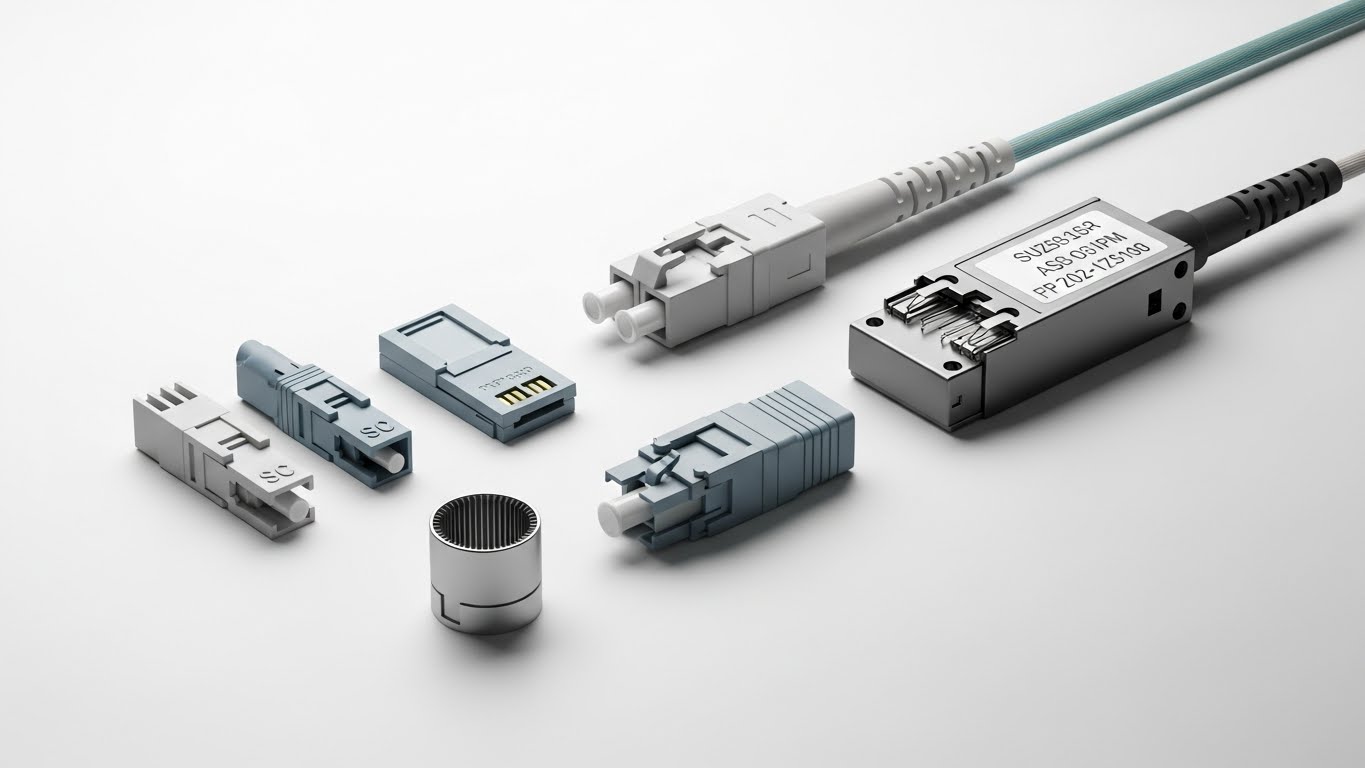

Форм-факторы SC, LC и другие как связаны с плотностью портов и удобством обслуживания
Форм-фактор определяет, сколько портов поместится в кроссе и насколько удобно обслуживать линию. Высокая плотность портов полезна в стойках, где нужно разместить много подключений. Но высокая плотность повышает требования к аккуратности и доступу к маркировке, потому что любая ошибка превращается в лишние действия при диагностике. Для инфраструктуры важно стандартизировать выбор, чтобы запасные части и расходники не превратились в головную боль.
Типы полировки UPC и APC и почему это не мелочь для стабильности
Полировка влияет на отражения и совместимость. Неверное смешивание типов полировки создаёт проблемы, которые сложно заметить на глаз, но легко почувствовать в бюджете линии и в нестабильности. Поэтому стандарт полировки должен быть единым для конкретного участка инфраструктуры, а переходы должны быть редкими и документированными. Это особенно важно на линиях с чувствительными требованиями к качеству сигнала.
Адаптеры и проходные элементы на кроссе как не получить лишние потери
Адаптеры и проходные элементы кажутся второстепенными, но именно они дают незаметные потери, если качество низкое или посадка слабая. Важно выбирать элементы с стабильной механикой и контролировать чистоту и состояние. Нельзя полагаться на принцип поставили один раз и забыли. Обслуживание оптики включает регулярный контроль торцов, особенно после работ в стойке.
Поддержка стандарта на объекте зачем держать единый тип коннектора
Единый стандарт снижает количество переходников, сокращает число соединений и ускоряет обслуживание. Он также упрощает расширение: инженер точно знает, какие патчкорды и кассеты подходят, не тратит время на поиск совместимости и не создаёт цепочки переходов. Для бизнеса это напрямую снижает время простоя при инцидентах.
Как уменьшить число стыков без потери обслуживаемости
Уменьшение числа стыков не означает отказ от кросса. Наоборот, грамотный кросс позволяет организовать обслуживание без лишних соединений: сварка на пигтейлы внутри кассеты, затем короткие патчкорды к оборудованию. Также важно избегать лишних промежуточных узлов, если они не дают эксплуатационной пользы. Каждый узел должен отвечать на вопрос: он облегчает обслуживание или он просто появился по привычке.
Кросс, кассета, сварка и патчкорды как построить управляемую линию
Роль оптического кросса и где его ставить стойка, этаж, распределительный шкаф
Оптический кросс выполняет функцию управляемой точки соединения. Он позволяет аккуратно завершить магистраль, организовать переключения и упростить диагностику. Место установки зависит от топологии: в стойке — для серверной или узла связи, на этаже — для распределения по рабочим зонам, в шкафу — для удалённых точек. Правило простое: кросс должен находиться там, где к нему сможет безопасно добраться обслуживающий персонал и где он не будет мешать потоку эксплуатации.
Кассеты, органайзеры, маркировка и почему это влияет на качество не меньше оптики
Кассеты и органайзеры задают радиусы изгиба, фиксируют волокна и защищают сварки. Маркировка обеспечивает управляемость: она снижает вероятность перепутать волокна, ускоряет переключения и делает линию прозрачной для инженера, который не участвовал в монтаже. На объектах без маркировки проблемы выглядят одинаково: при любом изменении растёт риск ошибки, а диагностика занимает часы.
Сварка и механические соединители где экономия превращается в проблему
Сварка обычно даёт стабильный результат при корректной подготовке и контроле. Механические соединители могут быть удобны в отдельных сценариях, но они чувствительнее к качеству подготовки торца и к механике соединения. Экономия на квалификации и контроле превращается в потери и нестабильность. Поэтому выбор метода оконцовки должен учитывать не только стоимость, но и культуру эксплуатации: кто будет обслуживать линию и как быстро нужно восстанавливать работоспособность.
Патчкорды и перемычки как выбрать длины и сохранить радиусы изгиба
Патчкорды должны обеспечивать удобную укладку без перегибов и натяжения. Слишком короткий патчкорд тянет коннектор и нарушает радиус, слишком длинный превращается в клубок и повышает риск случайного повреждения. На практике удобнее держать стандартизированные длины с небольшим запасом и соблюдать укладку в органайзерах. Для стойки лучше сразу спроектировать маршруты патчкордов, чем потом пытаться уложить то, что получилось.
Как подбирать комплект оконцовки когда нужно пигтейл купить, а когда лучше готовая сборка
Купить пигтейл выбирают, когда требуется качественная сварка в кроссе и максимальная управляемость соединений. Он позволяет получить стабильное окончание магистрали и аккуратно вывести подключение на лицевую панель кросса. Готовые сборки удобны там, где нужны быстрые подключения и предсказуемая заводская геометрия, но они менее гибко адаптируются под нестандартные трассы и узлы. Решение зависит от топологии, требуемой скорости работ и наличия квалификации на объекте, поэтому на этапе комплектации стоит заранее определить, где будет сварка, а где подключение через патчкорды.
Проверка и приёмка линии без сложных лабораторий
Какие тесты реально доступны на объекте и какую информацию они дают
Для базовой приёмки обычно достаточно проверки факта прохождения сигнала и оценки стабильности соединения. На практике применяют измерения мощности и простые проверки на работоспособность порта. Для магистралей и критичных линий целесообразно проводить расширенную проверку, которая покажет распределение потерь по трассе. Конкретный набор тестов зависит от требований по критичности и от того, кто отвечает за гарантийную часть монтажа.
Визуальная проверка чистоты торцов и почему загрязнение ломает всё
Загрязнение торца — один из самых неприятных факторов. Оно даёт непредсказуемые потери, которые могут исчезать и появляться при переподключении. Поэтому регламент должен включать чистку и контроль до подключения и после работ в стойке. Это дисциплина, которая напрямую влияет на стабильность.
Контроль длины и качества стыков по косвенным признакам в эксплуатации
Даже без глубоких измерений можно отслеживать симптомы: нестабильность линка, ошибки на порту, ухудшение качества при изменении нагрузки. Полезно сравнивать поведение в разные периоды и фиксировать события. Если линия работает на грани, она будет проявлять проблемы именно при пиковых нагрузках и при изменениях температуры.
Документация и паспорт линии что фиксировать для будущего обслуживания
Документация должна содержать схему трассы, точки кроссов, маркировку волокон, типы коннекторов и полировки, способы оконцовки, а также результаты приёмки. Хороший паспорт экономит часы на диагностике и снижает риск случайных повреждений при работах в стойке.
Когда стоит привлекать измерения высокого уровня и что они подтверждают
Измерения высокого уровня нужны, когда линия критична для бизнеса, когда объект большой, когда есть спор с подрядчиком или когда нестабильность повторяется. Они позволяют локализовать проблему по трассе, определить точку лишних потерь и подтвердить качество монтажа. Это особенно полезно для межзданных магистралей и для линий с большим числом соединений.
Частые ошибки при подборе и сборке оптической линии
- Смешивают стандарты коннекторов и получают цепочку переходников с лишними потерями. Такая линия может работать, но она теряет запас и становится сложной в обслуживании.
- Покупают кабель по цене без учёта среды прокладки и получают деградацию оболочки. Проблема проявляется через время и обычно требует дорогостоящих работ.
- Не закладывают запас по длине и получают натяжение и нарушение радиуса изгиба. Это ухудшает параметры линии и повышает риск повреждения волокна.
- Экономят на кроссе и маркировке и теряют управляемость и время на диагностику. Любая модернизация начинает занимать в разы больше времени.
- Не чистят торцы и получают непредсказуемые обрывы и скачки качества. Инженеры тратят время на поиск ложных причин, хотя проблема лежит в гигиене соединения.
- Делают оконцовку без контроля качества и получают нестабильность на уровне стыков. Такая нестабильность часто проявляется только под нагрузкой и превращается в сложный инцидент.
Проверка перед покупкой или внедрением
- Определить топологию и точки распределения, решить, где будут кроссы и сколько соединений получится по факту.
- Зафиксировать длины с запасом на трассировку, вводы и обслуживание, а не только по чертежу.
- Выбрать тип волокна с учётом расстояний и планов на развитие инфраструктуры.
- Выбрать конструкцию кабеля под среду прокладки, включая требования по оболочке и механической защите.
- Определить единый стандарт коннектора и полировки для объекта, минимизировать переходные элементы.
- Спланировать кроссы, кассеты и маркировку так, чтобы обслуживание и диагностика занимали минимум времени.
- Определить метод оконцовки сварка, механические соединители или готовые сборки с учётом квалификации персонала.
- Определить набор приёмочных тестов, которые подтвердят бюджет и качество соединений на практике.
- Ввести регламент чистки и подключения, особенно для работ в стойках и распределительных шкафах.
- Подготовить паспорт линии и схему маркировки, чтобы расширение и ремонт проходили без потерь времени.
Что спросить у поставщика или интегратора
- Какой тип волокна и конструкцию кабеля следует выбрать для конкретной среды прокладки на объекте.
- Какие типы коннекторов и полировки целесообразно стандартизировать, чтобы избежать лишних переходов.
- Сколько соединений получится по проектной схеме и какой запас по бюджету останется в худшем сценарии.
- Какой метод оконцовки даст более стабильный результат при доступной квалификации монтажников.
- Какие требования к кроссу, кассетам и органайзерам обеспечат правильные радиусы и защиту сварок.
- Какие длины патчкордов и подход к укладке снизят риск перегибов и случайных повреждений.
- Какой набор тестов следует включить в приёмку, чтобы подтвердить качество линии на объекте.
- Какие правила чистки и обслуживания торцов нужно закрепить в регламенте эксплуатации.
Вывод
Оптическая инфраструктура даёт надёжность и запас на рост, если проект учитывает не только тип волокна, но и всю цепочку соединений. Критичные потери чаще появляются в стыках, поэтому стандартизация коннекторов, правильная полировка и дисциплина чистки влияют на результат не меньше, чем кабель. Управляемость линии обеспечивают кроссы, кассеты, маркировка и продуманная укладка, а не только аккуратная трасса. Приёмка и документация ускоряют диагностику и снижают риск ошибочных действий. Когда объект закладывает запас и уменьшает число лишних переходов, оптика работает стабильно и предсказуемо в течение многих лет.
